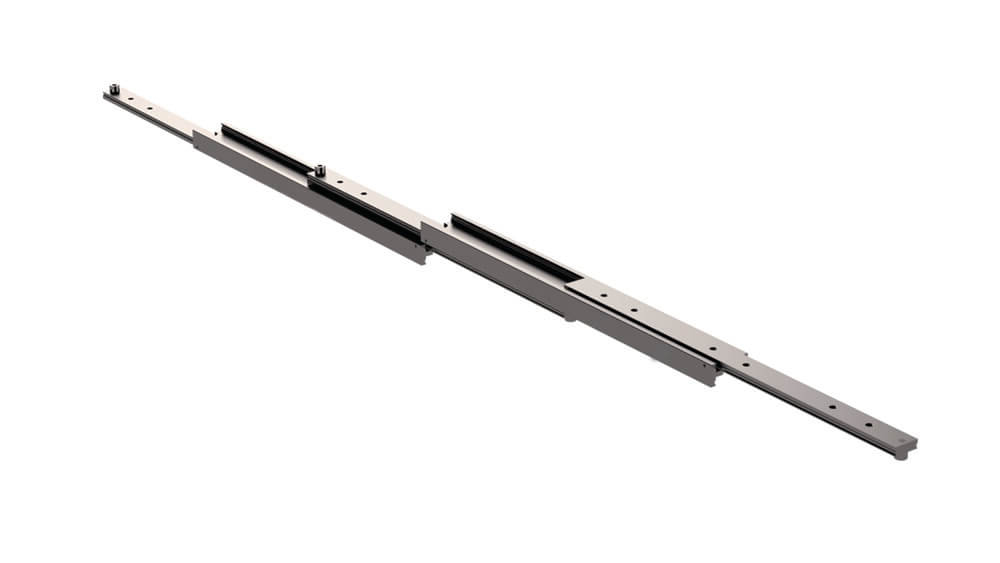

LE HP5060 Überauszug Hochpräzise Schwerlast Teleskopschienen, Überauszug 200%, 100 - 240kg, Stahl C45E+C

Artikelnummer: 10295459
Hersteller: LE71716-Leschhorn
Herstellerartikelnummer: HP5060-60-ST

Artikel ist in 27 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

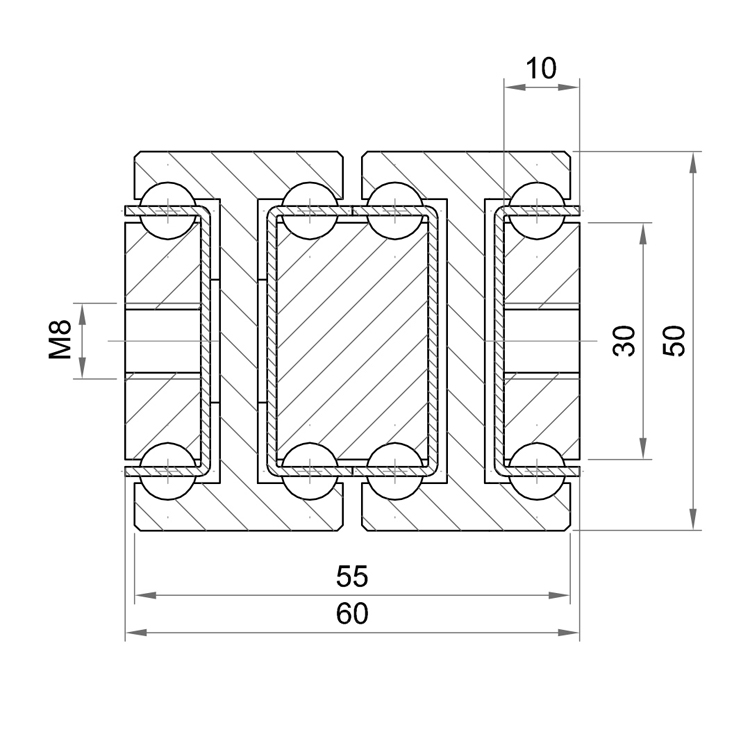

HP5060 Überauszug Hochpräzise Schwerlast Teleskopschienen (Profil 50x60 mm) sind gut geeignet für Betriebsmittelbau, Vorrichtungsbau, Blechbau und Peripheriebaugruppen im Anlagen-, Maschinen- und Fahrzeugbau. Sie werden z. B. für Handhabungs- und Automatisierungsanwendungen für das Verfahren von schweren Lasten in linearer Richtung eingesetzt, wenn große Hübe bei geringer Baugröße gefordert sind.
Beschreibung
Überauszug 200%:
Auszuglänge = 2x Schienenlänge
· Die Tragkraft bezieht sich auf ein Schienenpaarabstand von 800 mm, bei Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und vertikalem Schienen-Einbau.
· Hohe Belastbarkeit bei geringem Platzbedarf

Hinweise

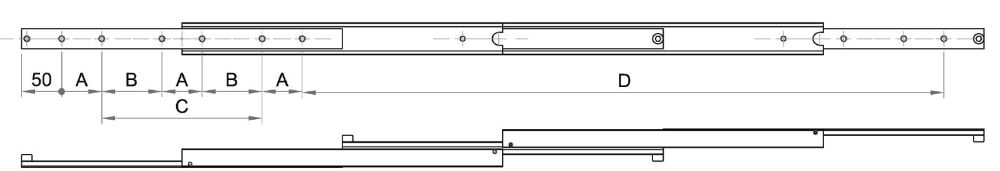

• Entsprechend der jeweiligen Länge, erfolgt die Befestigung durch vier bzw. sechs in der Mitte positionierte M8-Gewindebohrungen.
• Toleranz Einbaubreite ± 0,5 mm / Läufer
• Vor– und Rücklauf ist optional mit Durchlaufsperre möglich.
• Kugelgelagerte Teleskopschienen sind nicht geeignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,8m/s

Für die Auswahl der geeigneten Teleskopschienen und Linearführungen sind zunächst der zur Verfügung stehende Bauraum, der gewünschte Hub so wie die aufzunehmende Last zu berücksichtigen.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.

Auf Anfrage:
· Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
