LE HPTV3518 Hochpräzise Schwerlast Teleskopschienen, T- Form, 50 - 130 Kg, Vollauszug
Artikelnummer: 10260376
Hersteller: LE71716-Leschhorn
Herstellerartikelnummer: HPTV3518-75-ST
Artikel ist in 18 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
LE HPTV3518 ist eine Hochpräzise Schwerlast Teleskopschienen aus kaltgezogenen Stahlprofilen C45E+C mit bearbeiteten Kugelbahnen für industrielle Anwendungen und hat eine ausgezeichnete Schock- und Vibrationsfestigkeit. Dieser Vollauszug ist speziell für hohe Lasten mit geringer Durchbiegung und präziser Systemsteifigkeit konzipiert wenn sie eine statische Last in geschlossener Position trägt. Dementsprechend eignet sich diese Hochpräzise Schwerlast Teleskopschienen gut zur Montage an Fahrzeugen, Schiffen und Zügen. Die LE HPTV3518 ist äußerst laufleicht und eignet sich optimal für alle Handhabungs- und Automatisierungsanwendungen bei denen ein ruckartiger Auszug erforderlich ist. Die Teleskopschiene weist auch in ausgefahrener Position eine hervorragende Widerstandsfähigkeit gegen aufgebrachte Lasten auf, was ihn zu einer ausgezeichneten Wahl für dynamische Anwendungen mit hohem Drehmoment macht.
• Kugelkäfig aus gebogenem und verzinktem Stahlblech mit Wälzlagerkugel G100, diese sind mit leichter Vorspannung spielfrei montiert. Der Reibungskoeffizient beträgt unter Normalbedingungen 0,01. Die Größe und der geringe Abstand zwischen den Kugeln begünstigen eine sehr hohe Tragfähigkeit.
• Die maximale Geschwindigkeit von 0,5 m/s bei geschmierten Laufbahnen ist nicht zu überschreiten. Dauerbetrieb oder höhere Verfahrgeschwindigkeiten größer 5 Zyklen pro Minute können sich negativ auf die Lebensdauer auswirken.
• Die optimale Montage sieht den Einsatz von zwei parallel angeordneten Teleskopführungen vor, wobei die Last gleichmäßig, flächig auf den beweglichen Führungen verteilt wird. Beim Anbringen der Läuferleisten an der Konstruktion und in Bezug auf die Gesamtbelastung der Teleskopschienen müssen alle standardmäßig vorgesehenen Bohrungen verwendet werden. Die Teleskopschienen erreichen die gewünschte Tragfähigkeit bei seitlicher Montage (Hauptachse).

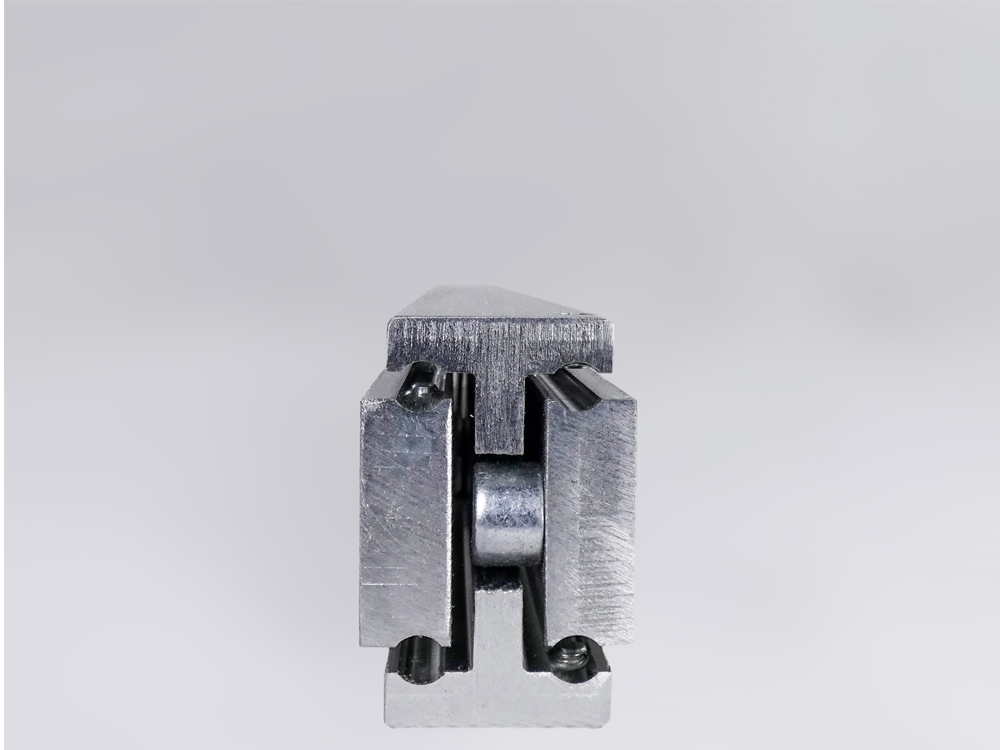

• Die Laufschienen und Doppel T- Profilschienen besitzen ein gefrästes Profil in runder Form, wodurch die Tragfähigkeit und Laufruhe des Systems im Vergleich zu Laufschienen mit V-Profil erhöht wird.
• Temperaturbereich von -20°C bis +180°C bei Einsatz von Hochleistungsfett. Für den Einsatz bei noch höheren Betriebstemperaturen setzen Sie sich bitte mit uns in Verbindung.
• Die Biegung, max. 1% der Auszugslänge hängt fast ausschließlich von der Steifigkeit der mit den Führungselementen verbundenen Konstruktionen ab.
• Wir empfehlen die Schmierung der Laufschienen, abhängig von Anwendungs- und Umgebungsbedingungen mindestens alle 3000 Arbeitszyklus.
• Die Begrenzung des max. Hubs sollten durch externe Endanschläge gewährleistet werden, um den Kugelkäfig beim Anhalten nicht an den Anschlägen zu belasten.
• Kugelgelagerte Teleskopschienen sind nicht geeignet für die Kombination " Fest - Los " Lager.
Eigenschaften

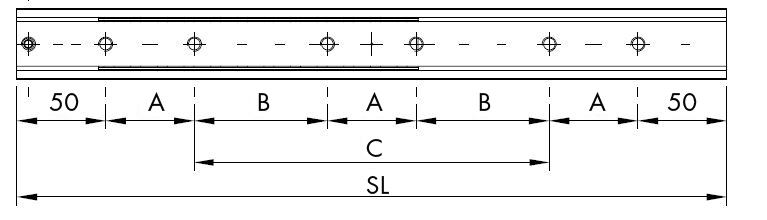

Ausführung : | Vollauszug |
Material : | Stahl C45E+C, verzinkt |
Lastwert (Paar) Kg : | 75 |
Schienenlänge (SL) mm : | 750 |
Auszugslänge (Hub) mm : | 750 |
Verkauf : | Stückweise |
Gewindebohrungen : | M6 |

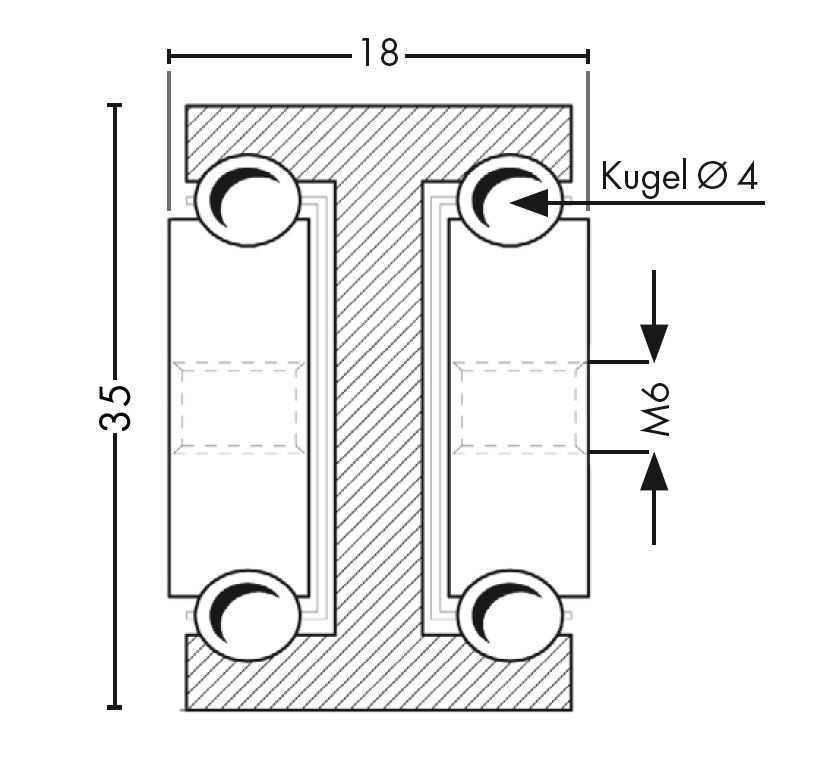

Profil H x B : | 35x18 |
Toleranz Einbaubreite : | ± 0,5 mm/Läufer |
