LE INSTAL Breite 200, Serie IBZ bis ICZ, Rohrkupplung zur Verbindung, DN 150-1500

Artikelnummer: 10021098
Hersteller: Arpol
Herstellerartikelnummer: INSTAL-ICZ-168.3-A2 E30

Artikel ist in 145 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

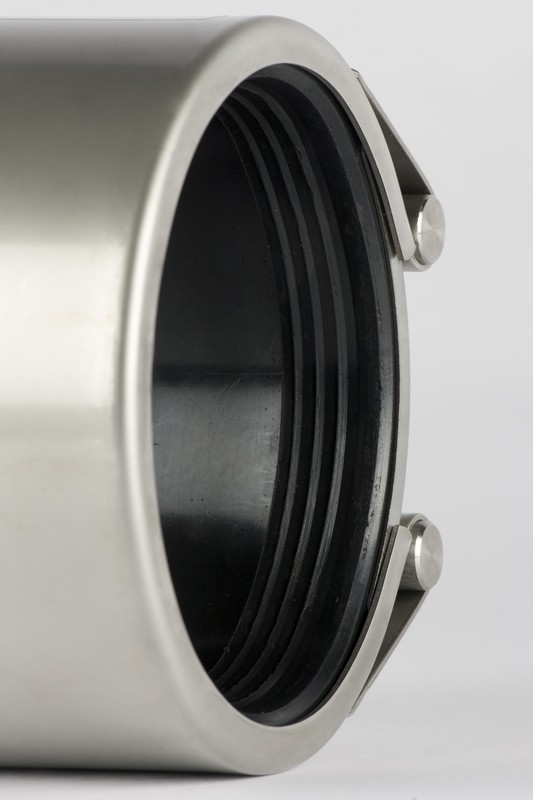

LE70072 INSTAL Flexible Rohrkupplung für die VERBINDUNG von Rohrleitungen ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).
Nenndurchmesser: DN 150 - 1500

Zulässige Toleranzen für INSTAL:

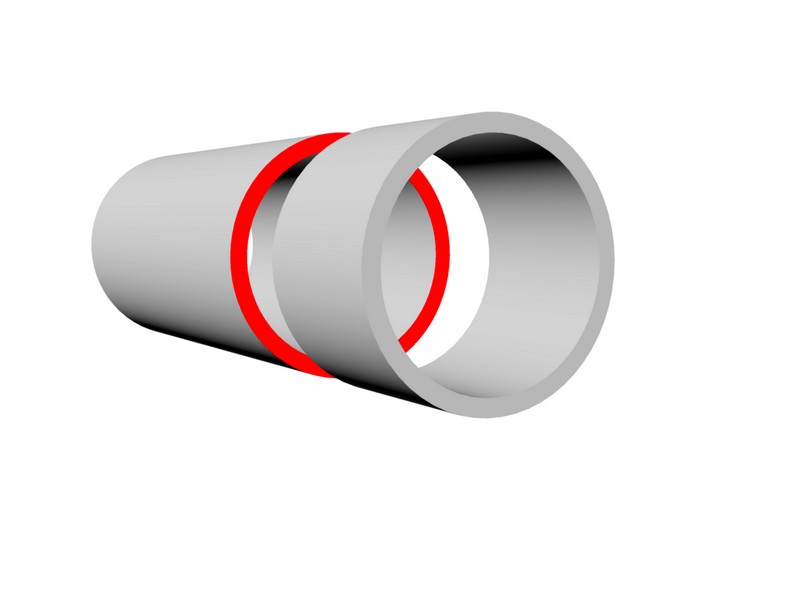

- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;
- Verbindung von Rohren mit Rohrendenabstand;

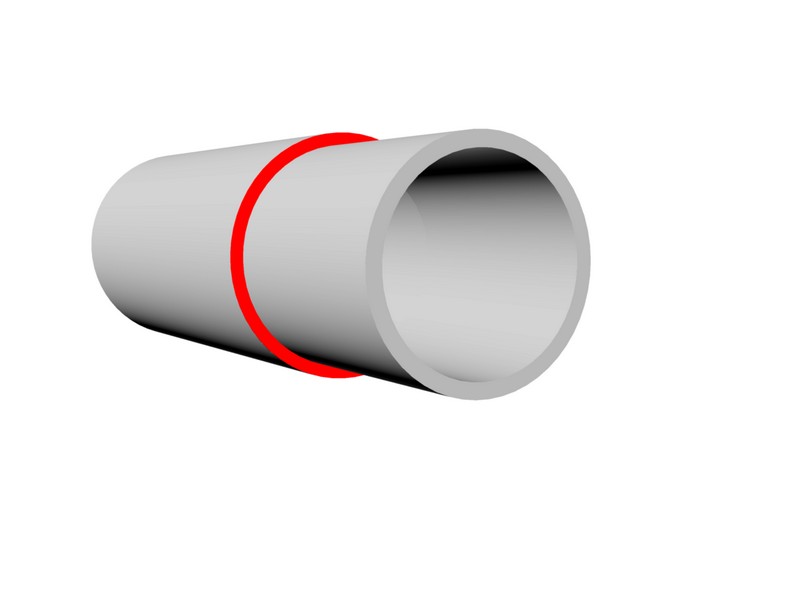

- Verbindung von Rohren mit Achsversatz;
- Verbindung von Rohren mit Auswinkelung;

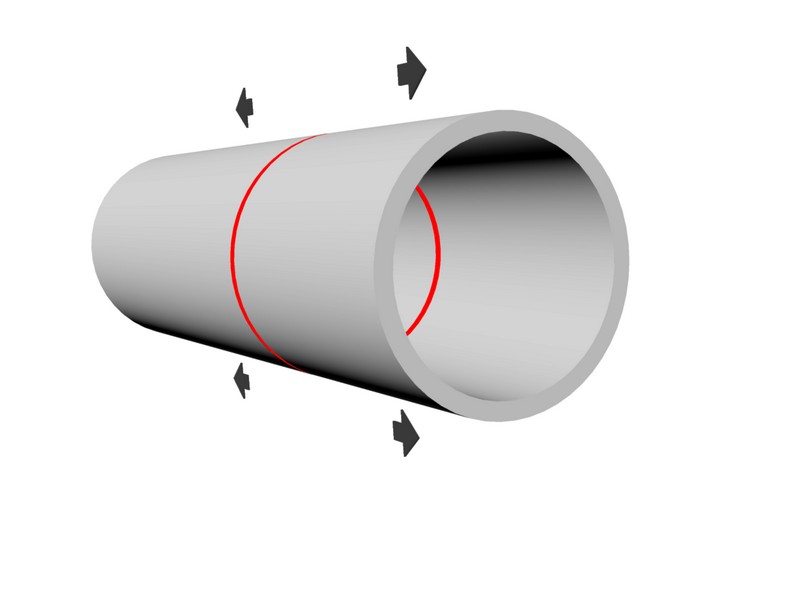

- Verbindung von Rohren mit axialer Bewegung.

Anwendungsbeispiele für INSTAL:

- Installation einer Stahlrohrleitung in einer Kläranlage;
- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;
- Verbindung einer GFK-Leitung mit einer Absperrklappe;
- Installation innerhalb einer Verteilkammer;
- Installation einer GFK-Rohrleitung zur Wasserversorgung;
- Installation einer Edelstahl / verzinkten Stahlleitung zur Luftzufuhr;
- Installation einer Abwasserleitung aus Edelstahl.

Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.

* Material Gehäuse&Schrauben:
Qualität W2
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung.

Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.

Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.

Preise gelten für Material W4/ W5, Dichtung EPDM
Auf Anfrage: Material W2, Dichtung: NBR, Silikon rot oder blau
