LE MULTI-FIX Ankerset, zugfest, für Rohre aus PE und PVC, DN 300-1000
Artikelnummer: 10019620
Hersteller: Arpol
Herstellerartikelnummer: MULTI-FIX-315-A2 E6
Artikel ist in 52 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

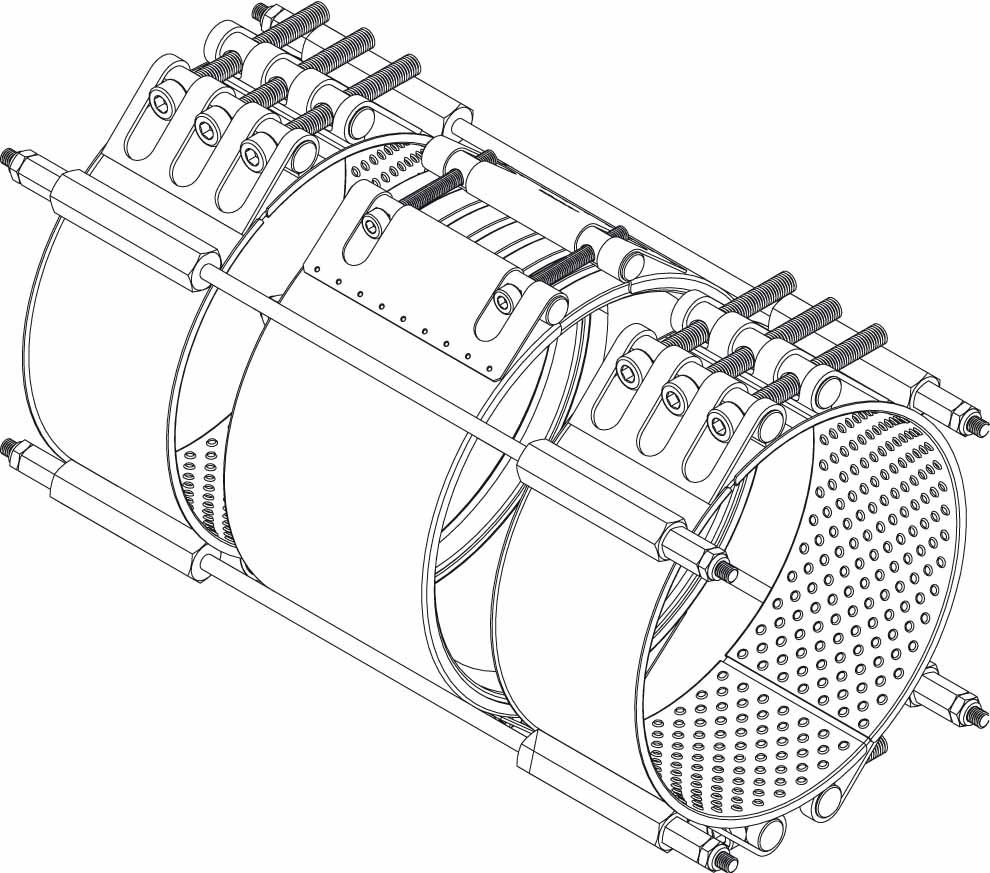

LE70072 MULTI-FIX Ankerset für Außendurchmesser: DA 315 - 1000 mm
Zugfestes Rohr-Verbindungssystem. Die LE70072 MULTI-FIX ist nur das Ankerset. Die zentrale Rohrkupplung kann eine Flexible Rohrkupplung ( INSTAL) oder eine Reparaturschelle sein.
MULTI-FIX ist einsetzbar auf folgenden Rohrmaterialien: PE und PVC. In Rohren aus PE und PVC sind Innenstützringe einzusetzen, um Verformungen und Reduktion des Rohrdurchmessers aufgrund der Temperaturschwankungen zu vermeiden.
Zulässige Toleranzen für MULTI-FIX:
- Verbindung von Rohren mit Rohrendenabstand.
Anwendungsbeispiele für MULTI-FIX:

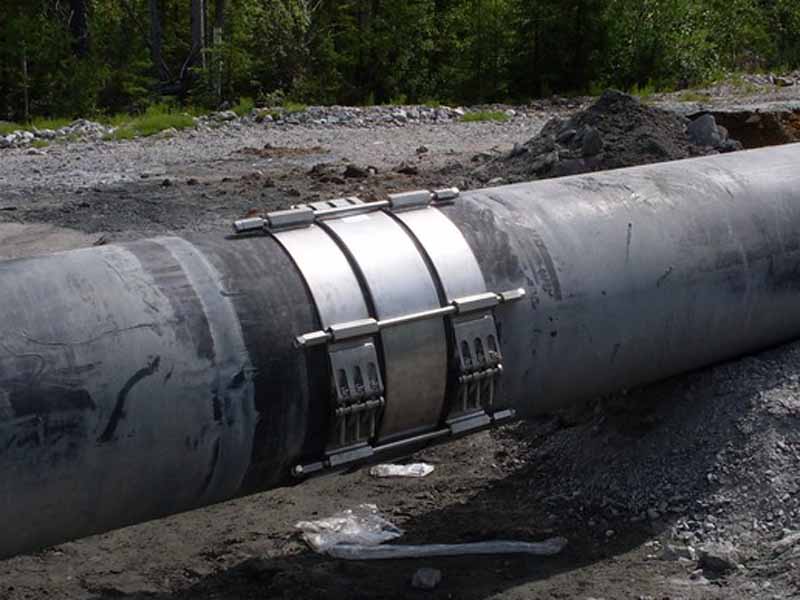

- Zugfeste Installation einer PE-Rohrleitung für das Abwasser eines Bergwerks.
Dieses zugfeste Rohr-Verbindungssystem erfordert einen besonderen Installationsprozess. Bitte beachten Sie die Montageanleitung bevor Sie sich für dieses Produkt entscheiden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau
Eigenschaften
| A : | 125 |
| .d (mm) : | 326 |
| .l : | 645 |
| Material : | A2 (W4*) |
| DA : | 315 |
| PS : | 6 |
| .rT max. (für PS 6/10/16) in °C : | 40 |
| Max. Zugkraft (für PS 6/10/16) in kN : | 140 |
| Verbindungsstab-Ø : | M12 |
| Anzahl der Stäbe : | 4 |
Artikelvarianten
| Variante | Material | DA | PS | Preis |
|---|---|---|---|---|
| A2 (W4*) | 315 | 6 |
1.860,34 €
|
|
| A2 (W4*) | 355 | 6 |
1.856,09 €
|
|
| A2 (W4*) | 400 | 6 |
2.244,15 €
|
|
| A2 (W4*) | 450 | 6 |
2.332,55 €
|
|
| A2 (W4*) | 500 | 6 |
3.061,97 €
|
|
| A2 (W4*) | 560 | 6 |
3.142,47 €
|
|
| A2 (W4*) | 630 | 6 |
4.944,40 €
|
|
| A2 (W4*) | 710 | 6 |
5.086,43 €
|
|
| A2 (W4*) | 800 | 6 |
6.316,92 €
|
|
| A2 (W4*) | 900 | 6 |
7.401,03 €
|
|
| A2 (W4*) | 1000 | 6 |
8.414,64 €
|
|
| A2 (W4*) | 315 | 10 |
2.137,99 €
|
|
| A2 (W4*) | 355 | 10 |
2.187,91 €
|
|
| A2 (W4*) | 400 | 10 |
3.250,21 €
|
|
| A2 (W4*) | 450 | 10 |
3.329,49 €
|
|
| A2 (W4*) | 500 | 10 |
4.468,60 €
|
|
| A2 (W4*) | 560 | 10 |
4.819,96 €
|
|
| A2 (W4*) | 630 | 10 |
4.944,40 €
|
|
| A2 (W4*) | 710 | 10 |
6.153,79 €
|
|
| A2 (W4*) | 800 | 10 |
6.382,32 €
|
|
| A2 (W4*) | 900 | 10 |
7.401,03 €
|
|
| A2 (W4*) | 1000 | 10 |
8.496,54 €
|
|
| A2 (W4*) | 315 | 16 |
2.464,03 €
|
|
| A2 (W4*) | 355 | 16 |
2.527,49 €
|
|
| A2 (W4*) | 400 | 16 |
3.250,21 €
|
|
| A2 (W4*) | 450 | 16 |
4.387,57 €
|
|
| A4 (W5*) | 315 | 6 |
2.134,84 €
|
|
| A4 (W5*) | 355 | 6 |
2.198,11 €
|
|
| A4 (W5*) | 400 | 6 |
2.703,26 €
|
|
| A4 (W5*) | 450 | 6 |
2.822,60 €
|
|
| A4 (W5*) | 500 | 6 |
3.598,59 €
|
|
| A4 (W5*) | 560 | 6 |
3.701,07 €
|
|
| A4 (W5*) | 630 | 6 |
5.824,06 €
|
|
| A4 (W5*) | 710 | 6 |
6.014,61 €
|
|
| A4 (W5*) | 800 | 6 |
7.350,04 €
|
|
| A4 (W5*) | 900 | 6 |
8.735,95 €
|
|
| A4 (W5*) | 1000 | 6 |
10.032,73 €
|
|
| A4 (W5*) | 315 | 10 |
2.568,79 €
|
|
| A4 (W5*) | 355 | 10 |
2.632,05 €
|
|
| A4 (W5*) | 400 | 10 |
3.892,79 €
|
|
| A4 (W5*) | 450 | 10 |
3.998,12 €
|
|
| A4 (W5*) | 500 | 10 |
5.213,67 €
|
|
| A4 (W5*) | 560 | 10 |
5.657,47 €
|
|
| A4 (W5*) | 630 | 10 |
5.824,06 €
|
|
| A4 (W5*) | 710 | 10 |
7.132,47 €
|
|
| A4 (W5*) | 800 | 10 |
7.451,46 €
|
|
| A4 (W5*) | 900 | 10 |
8.735,95 €
|
|
| A4 (W5*) | 1000 | 10 |
10.159,79 €
|
|
| A4 (W5*) | 315 | 16 |
3.024,53 €
|
|
| A4 (W5*) | 355 | 16 |
3.108,73 €
|
|
| A4 (W5*) | 400 | 16 |
3.892,79 €
|
|
| A4 (W5*) | 450 | 16 |
5.106,63 €
|
