Mahr Typ N552, Mini-Reihe Führungsbuchsen geschlossen mit Anlaufscheibe
Artikelnummer: 10021904
Hersteller: Mahr Motion
Herstellerartikelnummer: 5003022
Artikel ist in 26 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Merkmale
• Beidseitig fest eingesetzte Anlaufscheiben, aus Stahl.
• Die geschlossene Führungsbuchse bildet zusammen mit dem werkseitig eingebauten Kugelkäfig ein Bauteil.
• Führungsdurchmesser d1 feinstgehont auf ISO-Toleranz IT 3, Rz 0,5 – 1,5 µm durchmesserabhängig.
• Rundheit innerhalb 1/3 ISO-IT 3.
• Zylindrizität innerhalb IT 1.
• Rundlauf einer unter Vorspannung geführten Welle innerhalb 0,0005 mm.
• Außendurchmesser dB n4 mit Rundlaufgenauigkeit innerhalb IT 4 zum Führungsdurchmesser d1 geschliffen, einseitig mit Voreinführung.
• Der maximale Hubweg Hmax wird durch die Längen der Führungsbuchse l3 und des Kugelkäfigs l2 bestimmt: Hmax = 2 (l3-l2).
• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505); sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815
Bestell-Text Kugelführung bestehend aus:
Führungsbuchse N 552/dw/d1/l1 Best.-Nr. 5003 . . .
Kugelkäfig N 502/dw/d1/l2 Best.-Nr. 50002 ...
N502 – Kugelkäfig aus Messing – Mini Serie
Eigenschaften

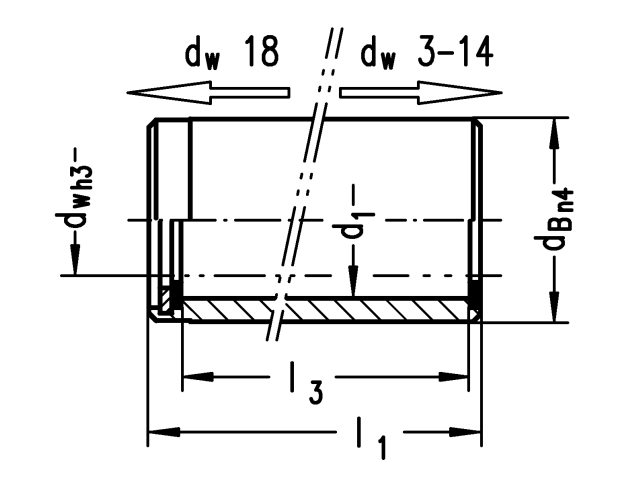

| .l1 : | 12,5 |
| .d1 : | 5 |
| .l3 : | 11 |
| .dw : | 3 |
| .dB : | 7 |
Artikelvarianten
| Variante | .l1 | .d1 | .l3 | .dw | .dB | Preis |
|---|---|---|---|---|---|---|
| 12,5 | 5 | 11 | 3 | 7 |
42,38 €
|
|
| 15 | 5 | 13 | 3 | 7 |
47,56 €
|
|
| 12,5 | 5 | 11 | 3 | 7 |
56,06 €
|
|
| 15 | 6 | 13 | 4 | 8 |
43,44 €
|
|
| 25 | 6 | 23 | 4 | 8 |
58,31 €
|
|
| 20 | 7 | 18 | 5 | 10 |
47,56 €
|
|
| 30 | 7 | 28 | 5 | 10 |
65,38 €
|
|
| 20 | 8 | 18 | 6 | 11 |
48,50 €
|
|
| 35 | 8 | 33 | 6 | 11 |
68,63 €
|
|
| 25 | 10 | 23 | 8 | 14 |
57,25 €
|
|
| 40 | 10 | 38 | 8 | 14 |
75,25 €
|
|
| 60 | 10 | 58 | 8 | 14 |
106,25 €
|
|
| 30 | 13 | 28 | 10 | 18 |
67,63 €
|
|
| 40 | 13 | 38 | 10 | 18 |
81,13 €
|
|
| 65 | 13 | 63 | 12 | 18 |
117,38 €
|
|
| 25 | 15 | 22 | 12 | 20 |
58,31 €
|
|
| 36 | 15 | 33 | 12 | 20 |
70,75 €
|
|
| 50 | 15 | 47 | 12 | 20 |
89,50 €
|
|
| 70 | 15 | 67 | 12 | 20 |
123,25 €
|
|
| 25 | 17 | 22 | 14 | 22 |
60,00 €
|
|
| 36 | 17 | 33 | 14 | 22 |
75,25 €
|
|
| 50 | 17 | 47 | 14 | 22 |
94,00 €
|
|
| 75 | 17 | 72 | 14 | 22 |
129,13 €
|
|
| 45 | 22 | 39 | 18 | 28 |
84,50 €
|
|
| 60 | 22 | 54 | 18 | 28 |
104,25 €
|
|
| 92 | 22 | 86 | 18 | 28 |
160,25 €
|
Dazu passende Produkte
| Artikelnr. | Bezeichnung | Preis | |
|---|---|---|---|
|
Mahr Typ N502, Kugelkäfige Mini-Reihe aus Messing |
10,81 €
|
