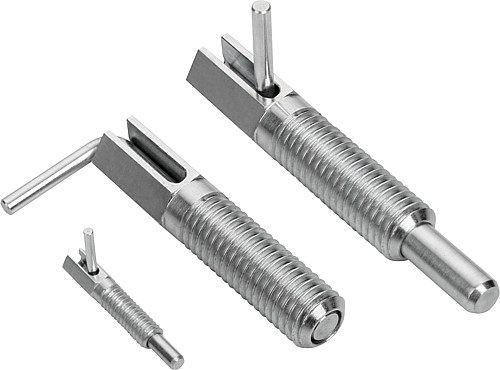

NLM 03091 Arretierbolzen
Artikelnummer: 10106377
Hersteller: Norelem
Herstellerartikelnummer: 03091-1905
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
5,11 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: Stahl Festigkeitsklasse 5.8.
Ausführung: blau chromatiert.
Hinweis:

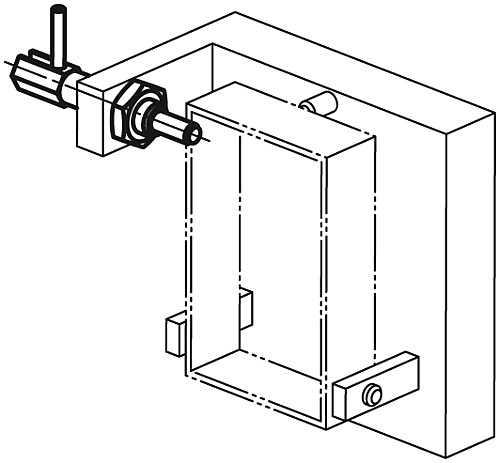

Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Auf Anfrage:
Sonderausführungen.

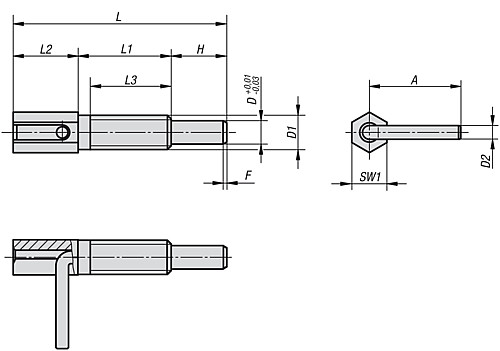

Eigenschaften
| A : | 19,2 |
| D : | 5 |
| H : | 12 |
| L : | 54 |
| D2 : | 3 |
| L1 : | 27 |
| D1 : | M8 |
| L2 : | 15 |
| SW1 : | 8 |
| L3 : | 24 |
| Anziehdrehmoment max. Nm : | 4,5 |
| Federkraft Anfang F1 ca. N : | 3,5 |
| Federkraft Ende F2 ca. N : | 13,5 |
| F x 30° : | 0,9 |
Artikelvarianten
| Variante | A | D | H | L | D2 | L1 | D1 | L2 | SW1 | L3 | Anziehdrehmoment max. Nm | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | F x 30° | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15,5 | 4 | 9,5 | 41,5 | 2,3 | 20 | M6 | 12 | 6 | 17 | 1,6 | 3 | 10 | 0,7 |
4,92 €
|
|
| 19,2 | 5 | 12 | 54 | 3 | 27 | M8 | 15 | 8 | 24 | 4,5 | 3,5 | 13,5 | 0,9 |
5,11 €
|
|
| 22,9 | 6 | 14 | 65 | 3,5 | 33,5 | M10 | 17,5 | 10 | 30 | 10 | 4 | 16 | 1,1 |
5,62 €
|
|
| 31,2 | 8 | 19 | 73 | 4,7 | 31,8 | M12 | 22,2 | 12 | 28 | 13 | 4 | 22 | 1,3 |
6,47 €
|
|
| 32,7 | 10 | 25 | 102,5 | 4,7 | 50,5 | M16 | 27 | 16 | 44,5 | 42 | 4 | 23 | 1,6 |
8,99 €
|
