NLM 03099_A Sperrriegel Edelstahl Form A
Artikelnummer: 10106858
Hersteller: Norelem
Herstellerartikelnummer: 03099-1040410
Artikel ist in 24 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
13,20 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank. Raststift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.

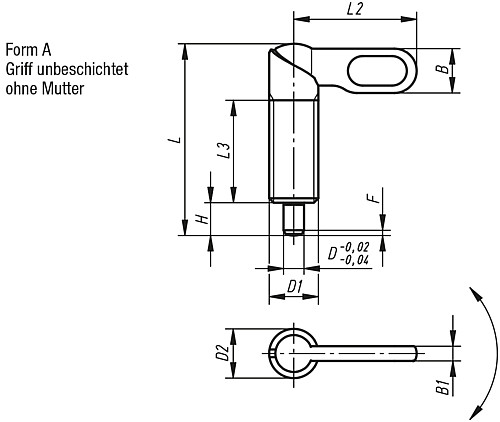

Eigenschaften
| Form : | A |
| B : | 9 |
| D : | 4 |
| H : | 6 |
| L : | 38 |
| D2 : | 10 |
| D1 : | M10 |
| L2 : | 25 |
| L3 : | 20 |
| B1 : | 3 |
| Federkraft Anfang F1 ca. N : | 8 |
| Federkraft Ende F2 ca. N : | 14 |
| F x 30° : | 1 |
Artikelvarianten
| Variante | Form | B | D | H | L | D2 | D1 | L2 | L3 | B1 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | F x 30° | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 9 | 4 | 6 | 38 | 10 | M10 | 25 | 20 | 3 | 8 | 14 | 1 |
13,20 €
|
|
| A | 9 | 5 | 6 | 38 | 10 | M10 | 25 | 20 | 3 | 8 | 14 | 1,3 |
13,20 €
|
|
| A | 9 | 6 | 6 | 38 | 10 | M10 | 25 | 20 | 3 | 8 | 14 | 1,8 |
13,20 €
|
|
| A | 9 | 4 | 6 | 38 | 10 | M10x1 | 25 | 20 | 3 | 8 | 14 | 1 |
13,20 €
|
|
| A | 9 | 5 | 6 | 38 | 10 | M10x1 | 25 | 20 | 3 | 8 | 14 | 1,3 |
13,20 €
|
|
| A | 9 | 6 | 6 | 38 | 10 | M10x1 | 25 | 20 | 3 | 8 | 14 | 1,8 |
13,20 €
|
|
| A | 10,8 | 5 | 8 | 46,8 | 12 | M12 | 30 | 25 | 3,6 | 8 | 15 | 1,3 |
14,40 €
|
|
| A | 10,8 | 6 | 8 | 46,8 | 12 | M12 | 30 | 25 | 3,6 | 8 | 15 | 1,8 |
14,40 €
|
|
| A | 10,8 | 8 | 8 | 46,8 | 12 | M12 | 30 | 25 | 3,6 | 8 | 15 | 2,3 |
14,40 €
|
|
| A | 10,8 | 5 | 8 | 46,8 | 12 | M12x1,5 | 30 | 25 | 3,6 | 8 | 15 | 1,3 |
14,40 €
|
|
| A | 10,8 | 6 | 8 | 46,8 | 12 | M12x1,5 | 30 | 25 | 3,6 | 8 | 15 | 1,8 |
14,40 €
|
|
| A | 10,8 | 8 | 8 | 46,8 | 12 | M12x1,5 | 30 | 25 | 3,6 | 8 | 15 | 2,3 |
14,40 €
|
|
| A | 14,4 | 6 | 10 | 60,4 | 16 | M16 | 40 | 32 | 4,8 | 15 | 35 | 1,8 |
15,85 €
|
|
| A | 14,4 | 8 | 10 | 60,4 | 16 | M16 | 40 | 32 | 4,8 | 15 | 35 | 2,3 |
15,85 €
|
|
| A | 14,4 | 10 | 10 | 60,4 | 16 | M16 | 40 | 32 | 4,8 | 15 | 35 | 2,8 |
15,85 €
|
|
| A | 14,4 | 6 | 10 | 60,4 | 16 | M16x1,5 | 40 | 32 | 4,8 | 15 | 35 | 1,8 |
15,85 €
|
|
| A | 14,4 | 8 | 10 | 60,4 | 16 | M16x1,5 | 40 | 32 | 4,8 | 15 | 35 | 2,3 |
15,85 €
|
|
| A | 14,4 | 10 | 10 | 60,4 | 16 | M16x1,5 | 40 | 32 | 4,8 | 15 | 35 | 2,8 |
15,85 €
|
|
| A | 18 | 8 | 12 | 70 | 20 | M20 | 50 | 35 | 6 | 20 | 60 | 2,3 |
18,83 €
|
|
| A | 18 | 10 | 12 | 70 | 20 | M20 | 50 | 35 | 6 | 20 | 60 | 2,8 |
18,83 €
|
|
| A | 18 | 12 | 12 | 70 | 20 | M20 | 50 | 35 | 6 | 20 | 60 | 3 |
18,83 €
|
|
| A | 18 | 8 | 12 | 70 | 20 | M20x1,5 | 50 | 35 | 6 | 20 | 60 | 2,3 |
18,83 €
|
|
| A | 18 | 10 | 12 | 70 | 20 | M20x1,5 | 50 | 35 | 6 | 20 | 60 | 2,8 |
18,83 €
|
|
| A | 18 | 12 | 12 | 70 | 20 | M20x1,5 | 50 | 35 | 6 | 20 | 60 | 3 |
18,83 €
|
