NLM 03099_BD Sperrriegel Form B und D
Artikelnummer: 10106810
Hersteller: Norelem
Herstellerartikelnummer: 03099-050410
Artikel ist in 48 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
10,66 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.

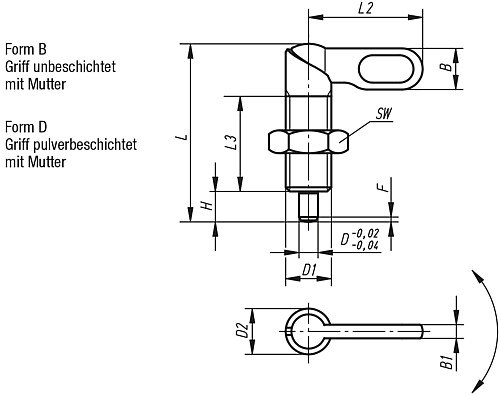

Eigenschaften
| Form : | B |
| B : | 9 |
| D : | 4 |
| H : | 6 |
| L : | 38 |
| D2 : | 10 |
| D1 : | M10 |
| SW : | 17 |
| L2 : | 25 |
| L3 : | 20 |
| B1 : | 3 |
| Federkraft Anfang F1 ca. N : | 8 |
| Federkraft Ende F2 ca. N : | 14 |
| F x 30° : | 1 |
Artikelvarianten
| Variante | Form | D | D1 | Preis |
|---|---|---|---|---|
| B | 4 | M10 |
10,66 €
|
|
| B | 5 | M10 |
10,66 €
|
|
| B | 6 | M10 |
10,66 €
|
|
| B | 4 | M10x1 |
10,66 €
|
|
| B | 5 | M10x1 |
10,66 €
|
|
| B | 6 | M10x1 |
10,66 €
|
|
| B | 5 | M12 |
10,79 €
|
|
| B | 6 | M12 |
10,79 €
|
|
| B | 8 | M12 |
10,79 €
|
|
| B | 5 | M12x1,5 |
10,79 €
|
|
| B | 6 | M12x1,5 |
10,79 €
|
|
| B | 8 | M12x1,5 |
10,79 €
|
|
| B | 6 | M16 |
12,99 €
|
|
| B | 8 | M16 |
12,99 €
|
|
| B | 10 | M16 |
12,99 €
|
|
| B | 6 | M16x1,5 |
12,99 €
|
|
| B | 8 | M16x1,5 |
12,99 €
|
|
| B | 10 | M16x1,5 |
12,99 €
|
|
| B | 8 | M20 |
14,95 €
|
|
| B | 10 | M20 |
14,95 €
|
|
| B | 12 | M20 |
14,95 €
|
|
| B | 8 | M20x1,5 |
14,95 €
|
|
| B | 10 | M20x1,5 |
14,95 €
|
|
| B | 12 | M20x1,5 |
14,95 €
|
|
| D | 4 | M10 |
11,04 €
|
|
| D | 5 | M10 |
11,04 €
|
|
| D | 6 | M10 |
11,04 €
|
|
| D | 4 | M10x1 |
11,04 €
|
|
| D | 5 | M10x1 |
11,04 €
|
|
| D | 6 | M10x1 |
11,04 €
|
|
| D | 5 | M12 |
11,28 €
|
|
| D | 6 | M12 |
11,28 €
|
|
| D | 8 | M12 |
11,28 €
|
|
| D | 5 | M12x1,5 |
11,28 €
|
|
| D | 6 | M12x1,5 |
11,28 €
|
|
| D | 8 | M12x1,5 |
11,28 €
|
|
| D | 6 | M16 |
13,49 €
|
|
| D | 8 | M16 |
13,49 €
|
|
| D | 10 | M16 |
13,49 €
|
|
| D | 6 | M16x1,5 |
13,49 €
|
|
| D | 8 | M16x1,5 |
13,49 €
|
|
| D | 10 | M16x1,5 |
13,49 €
|
|
| D | 8 | M20 |
15,42 €
|
|
| D | 10 | M20 |
15,42 €
|
|
| D | 12 | M20 |
15,42 €
|
|
| D | 8 | M20x1,5 |
15,42 €
|
|
| D | 10 | M20x1,5 |
15,42 €
|
|
| D | 12 | M20x1,5 |
15,42 €
|
