NLM 03108 Aufnahmebolzen mit Kugelansatz Form B
Artikelnummer: 10107024
Hersteller: Norelem
Herstellerartikelnummer: 03108-10
Artikel ist in 13 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
LE70183 Werkstoff:
Werkzeugstahl oder Edelstahl 1.4305.
Ausführung:
Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel:
nlm 03108-20
Hinweis:

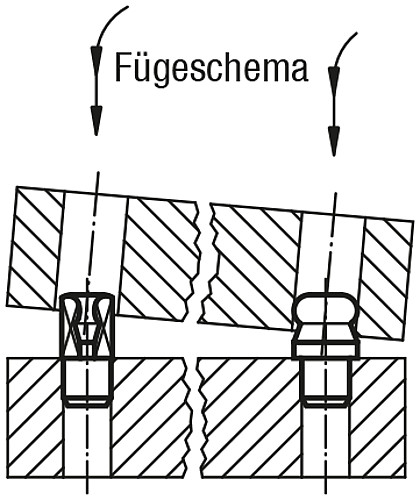

Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe Fügeschema).

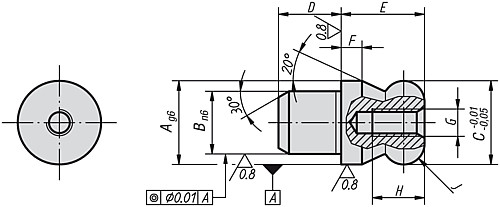

Eigenschaften
A : | 10 |
B : | 7 |
Material : | Stahl |
D : | 7 |
H : | 6 |
C : | 10 |
F : | 2,5 |
E : | 10 |
G : | M3 |
Gewicht ca. kg : | 0,007 |
J : | R 2,5 |
Artikelvarianten
Variante | A | Material | Preis |
---|---|---|---|
10 | Stahl |
16,53 €
|
|
12 | Stahl |
16,99 €
|
|
16 | Stahl |
18,49 €
|
|
20 | Stahl |
21,01 €
|
|
22 | Stahl |
23,31 €
|
|
25 | Stahl |
25,23 €
|
|
10 | Edelstahl |
23,06 €
|
|
12 | Edelstahl |
24,05 €
|
|
16 | Edelstahl |
25,98 €
|
|
20 | Edelstahl |
36,88 €
|
|
8 | Stahl |
14,47 €
|
|
6 | Stahl |
12,84 €
|
|
6 | Edelstahl |
17,95 €
|
