NLM 03153 Positionierzylinder
Artikelnummer: 10107098
Hersteller: Norelem
Herstellerartikelnummer: 03153-13013
Artikel ist in 18 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
LE70183
Werkstoff:
Positionierzylinder Vergütungsstahl.
Kugeln Wälzlagerstahl.
Ausführung:
Positionierzylinder vergütet, brüniert.
Kugeln gehärtet, blank.
Bestellbeispiel:
nlm 03153-16020
Hinweis:

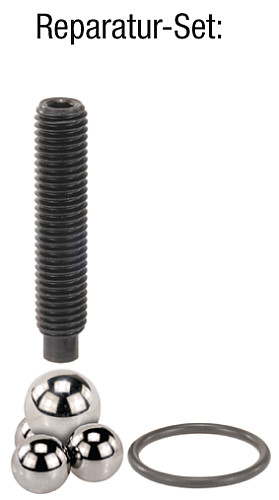

Durch Anziehen der Bewegungsschraube (D2) wird die mittlere Kugel nach unten gedrückt und presst somit die drei Befestigungskugeln nach außen, wo sie in der Aufnahmebuchse gespannt werden.
Mit diesem leicht bedienbaren System werden Maschinenrüstzeiten bis zu zwölf mal kürzer als mit herkömmlichen Methoden.
Eigenschaften
| D : | 13 |
| L : | 27,6 |
| D2 : | M5 |
| L1 : | 6 |
| D1 : | 22 |
| SW : | 2,5 |
| Gewicht ca. kg : | 0,040 |
| Anziehdrehmoment max. Nm : | 1 |
| Aufspannplattendicke ±0,05 : | 13 |
| Haltekraft F kN : | 3,3 |
Artikelvarianten
| Variante | D | L | D2 | L1 | D1 | SW | Gewicht ca. kg | Anziehdrehmoment max. Nm | Aufspannplattendicke ±0,05 | Haltekraft F kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 27,6 | M5 | 6 | 22 | 2,5 | 0,040 | 1 | 13 | 3,3 |
91,01 €
|
|
| 13 | 34,6 | M5 | 6 | 22 | 2,5 | 0,050 | 1 | 20 | 3,3 |
95,74 €
|
|
| 16 | 36,5 | M6 | 8 | 32 | 3 | 0,100 | 3 | 20 | 5,3 |
91,01 €
|
|
| 16 | 41,5 | M6 | 8 | 32 | 3 | 0,110 | 3 | 25 | 5,3 |
93,05 €
|
|
| 20 | 39,5 | M6 | 10 | 40 | 3 | 0,200 | 4 | 20 | 13,3 |
91,01 €
|
|
| 20 | 44,5 | M6 | 10 | 40 | 3 | 0,230 | 4 | 25 | 13,3 |
95,74 €
|
|
| 25 | 44 | M8 | 10 | 45 | 4 | 0,270 | 9 | 20 | 30 |
97,23 €
|
|
| 25 | 49 | M8 | 10 | 45 | 4 | 0,300 | 9 | 25 | 30 |
99,59 €
|
|
| 30 | 49 | M10 | 13 | 50 | 5 | 0,480 | 15 | 20 | 44 |
109,04 €
|
|
| 30 | 54 | M10 | 13 | 50 | 5 | 0,520 | 15 | 25 | 44 |
115,36 €
|
|
| 35 | 51 | M12 | 13 | 60 | 6 | 0,580 | 25 | 20 | 68 |
109,77 €
|
|
| 35 | 56 | M12 | 13 | 60 | 6 | 0,640 | 25 | 25 | 68 |
115,36 €
|
|
| 35 | 71 | M12 | 13 | 60 | 6 | 0,750 | 25 | 40 | 68 |
126,30 €
|
|
| 35 | 81 | M12 | 13 | 60 | 6 | 0,810 | 25 | 50 | 68 |
135,74 €
|
|
| 50 | 64 | M20 | 20 | 75 | 10 | 1,510 | 50 | 20 | 88 |
166,73 €
|
|
| 50 | 69 | M20 | 20 | 75 | 10 | 1,590 | 50 | 25 | 88 |
174,09 €
|
|
| 50 | 84 | M20 | 20 | 75 | 10 | 1,790 | 50 | 40 | 88 |
191,80 €
|
|
| 50 | 94 | M20 | 20 | 75 | 10 | 1,990 | 50 | 50 | 88 |
205,08 €
|
