NLM 03157_B Spanndorne mit seitlicher Klemmung Form B

Artikelnummer: 10107714
Hersteller: Norelem
Herstellerartikelnummer: 03157-218053

Artikel ist in 1 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Werkstoff:
Gehäuse Baustahl.
Spannschraube Vergütungsstahl.

Ausführung:
Gehäuse brüniert. Spannschraube vergütet auf 10.9, gehärtet und PTFE beschichtet.

Hinweis:
Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun kann der Spanndorn auf den erforderlichen Durchmesser gedreht bzw. gefräst werden. Für die Bearbeitung wird ein Verriegelungsring mitgeliefert.
Der Sockel kann bei Bedarf in einer Passbohrung oder mit Passstiften zentriert werden.

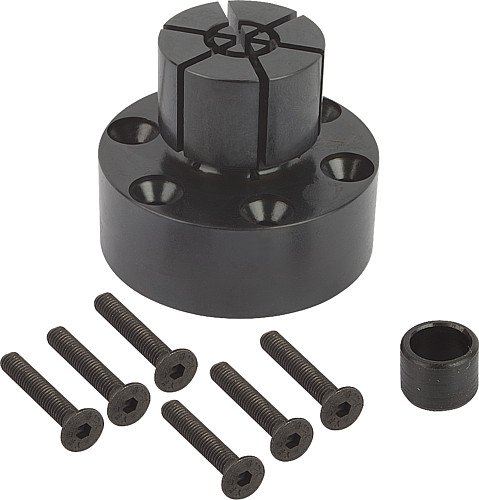

Form A wird mit 6 Befestigungsschrauben geliefert.

Montage:
Der Spanndorn ist durch die seitliche Spannung besonders für die Zweitbearbeitung von Dreh- und Frästeilen mit Sackloch geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.

Die Spannbewegung erfolgt manuell mit einem Inbusschlüssel.

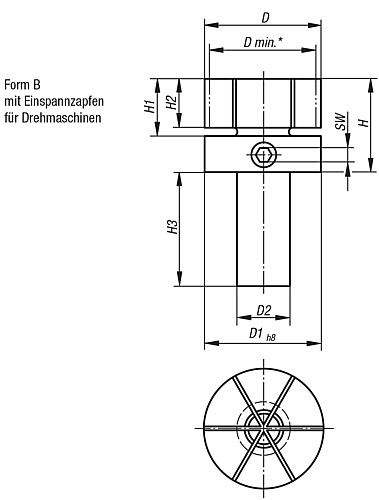

* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.
