NLM 03194 Kugelsperrbolzen Edelstahl selbstsichernd
Artikelnummer: 10107757
Hersteller: Norelem
Herstellerartikelnummer: 03194-2305010
Artikel ist in 46 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Kugelsperrbolzen LE70183 03194 dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken.
Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher und unlösbar die Verbindung.
Korrosionsbeständig. Befestigungsmöglichkeit für Halteseil. Temperatureinsatzbereich max. +250 °C.
Scherkraft zweischnittig (F) = S · t aB max.
Zubehör:
Sicherungs-Spiralkabel 03199-10200
Halteseile mit Öse 03199-....
Schlüsselring 03199-15/19/23
Kugelsperrbolzen LE70183
Werkstoff, Ausführung:
Stahlteile Edelstahl, blank.
Bestellbeispiel:
LE70183 03194-3110030
(Länge L mit angeben, z.B. 030 für L = 30 mm)

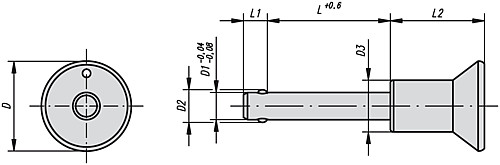

Eigenschaften
| D : | 25 |
| L : | 10 |
| D3 : | 14 |
| D2 : | 5,5 |
| L1 : | 6 |
| D1 : | 5 |
| L2 : | 26,5 |
| Aufnahmebohrung H11 : | 5 |
| Scherkraft zweischnittig max. kN : | 15 |
Artikelvarianten
| Variante | L | D1 | Preis |
|---|---|---|---|
| 10 | 5 |
13,05 €
|
|
| 15 | 5 |
13,30 €
|
|
| 20 | 5 |
13,55 €
|
|
| 25 | 5 |
14,55 €
|
|
| 30 | 5 |
14,80 €
|
|
| 10 | 6 |
13,94 €
|
|
| 15 | 6 |
14,39 €
|
|
| 20 | 6 |
14,72 €
|
|
| 25 | 6 |
15,03 €
|
|
| 30 | 6 |
15,62 €
|
|
| 35 | 6 |
15,98 €
|
|
| 40 | 6 |
16,31 €
|
|
| 45 | 6 |
17,02 €
|
|
| 50 | 6 |
17,43 €
|
|
| 20 | 8 |
14,87 €
|
|
| 25 | 8 |
15,18 €
|
|
| 30 | 8 |
15,48 €
|
|
| 35 | 8 |
15,82 €
|
|
| 40 | 8 |
16,12 €
|
|
| 45 | 8 |
16,42 €
|
|
| 50 | 8 |
16,73 €
|
|
| 20 | 10 |
15,85 €
|
|
| 25 | 10 |
16,10 €
|
|
| 30 | 10 |
16,41 €
|
|
| 35 | 10 |
16,68 €
|
|
| 40 | 10 |
16,96 €
|
|
| 45 | 10 |
17,24 €
|
|
| 50 | 10 |
18,45 €
|
|
| 60 | 10 |
19,93 €
|
|
| 25 | 12 |
19,39 €
|
|
| 30 | 12 |
19,77 €
|
|
| 35 | 12 |
20,17 €
|
|
| 40 | 12 |
20,55 €
|
|
| 45 | 12 |
20,93 €
|
|
| 50 | 12 |
21,75 €
|
|
| 60 | 12 |
23,35 €
|
|
| 70 | 12 |
24,97 €
|
|
| 80 | 12 |
26,74 €
|
|
| 30 | 16 |
50,37 €
|
|
| 35 | 16 |
50,79 €
|
|
| 40 | 16 |
51,17 €
|
|
| 45 | 16 |
52,62 €
|
|
| 50 | 16 |
54,04 €
|
|
| 60 | 16 |
56,05 €
|
|
| 70 | 16 |
58,77 €
|
|
| 80 | 16 |
61,43 €
|
