NLM 03200 Parallelstück Paare DIN 6346
Artikelnummer: 10107964
Hersteller: Norelem
Herstellerartikelnummer: 03200-01
Artikel ist in 19 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
77,99 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl.
Ausführung:
gehärtet und geschliffen, Genauigkeitsgrad 1, paarweise Toleranz IT 5, Nennmaßtoleranz DIN ISO 2768-mK.
Bestellbeispiel:
nlm 03200-10
Auf Anfrage:
Mehrere gleiche Paare.

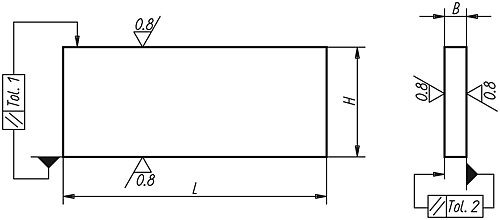

Eigenschaften
B : | 2,5 |
H : | 8 |
L : | 63 |
Gewicht ca. kg : | 0,020 |
Toleranz : | 0,006 |
Toleranz nach DIN ISO 2768 mK : | ±0,2 |
Toleranz innerhalb 1 Paares IT 5 : | ±0,006 |
Toleranz 2 : | 0,004 |
Toleranz nach DIN ISO 2768 mK (2) : | ±0,1 |
Toleranz innerhalb 1 Paares IT 5 (2) : | ±0,005 |
Artikelvarianten
Variante | B | H | L | Gewicht ca. kg | Toleranz | Toleranz nach DIN ISO 2768 mK | Toleranz innerhalb 1 Paares IT 5 | Toleranz 2 | Toleranz nach DIN ISO 2768 mK (2) | Toleranz innerhalb 1 Paares IT 5 (2) | Preis |
---|---|---|---|---|---|---|---|---|---|---|---|
2,5 | 8 | 63 | 0,020 | 0,006 | ±0,2 | ±0,006 | 0,004 | ±0,1 | ±0,005 |
77,99 €
|
|
3,2 | 10 | 63 | 0,030 | 0,006 | ±0,2 | ±0,006 | 0,005 | ±0,1 | ±0,005 |
73,73 €
|
|
4 | 12 | 63 | 0,045 | 0,008 | ±0,2 | ±0,008 | 0,005 | ±0,1 | ±0,005 |
67,80 €
|
|
5 | 16 | 63 | 0,080 | 0,008 | ±0,2 | ±0,008 | 0,005 | ±0,1 | ±0,005 |
71,25 €
|
|
6,3 | 20 | 63 | 0,125 | 0,009 | ±0,2 | ±0,009 | 0,006 | ±0,2 | ±0,006 |
77,99 €
|
|
4 | 12 | 100 | 0,075 | 0,008 | ±0,2 | ±0,008 | 0,005 | ±0,1 | ±0,005 |
80,11 €
|
|
5 | 16 | 100 | 0,125 | 0,008 | ±0,2 | ±0,008 | 0,005 | ±0,1 | ±0,005 |
84,87 €
|
|
6,3 | 20 | 100 | 0,200 | 0,009 | ±0,2 | ±0,009 | 0,006 | ±0,2 | ±0,006 |
88,99 €
|
|
8 | 25 | 100 | 0,315 | 0,009 | ±0,2 | ±0,009 | 0,006 | ±0,2 | ±0,006 |
95,21 €
|
|
10 | 32 | 100 | 0,500 | 0,011 | ±0,3 | ±0,011 | 0,006 | ±0,2 | ±0,006 |
105,57 €
|
|
12 | 40 | 100 | 0,750 | 0,011 | ±0,3 | ±0,011 | 0,008 | ±0,2 | ±0,008 |
117,89 €
|
|
8 | 25 | 160 | 0,500 | 0,009 | ±0,2 | ±0,009 | 0,006 | ±0,2 | ±0,006 |
113,45 €
|
|
10 | 32 | 160 | 0,800 | 0,011 | ±0,3 | ±0,011 | 0,006 | ±0,2 | ±0,006 |
129,21 €
|
|
12 | 40 | 160 | 1,200 | 0,011 | ±0,3 | ±0,011 | 0,008 | ±0,2 | ±0,008 |
143,96 €
|
|
16 | 50 | 160 | 2,000 | 0,011 | ±0,3 | ±0,011 | 0,008 | ±0,2 | ±0,008 |
169,09 €
|
|
20 | 63 | 160 | 3,170 | 0,013 | ±0,3 | ±0,013 | 0,009 | ±0,2 | ±0,009 |
197,01 €
|
|
20 | 63 | 250 | 4,880 | 0,013 | ±0,3 | ±0,013 | 0,009 | ±0,2 | ±0,009 |
441,61 €
|
|
25 | 80 | 250 | 7,900 | 0,013 | ±0,3 | ±0,013 | 0,009 | ±0,2 | ±0,009 |
461,32 €
|
|
32 | 100 | 250 | 12,680 | 0,015 | ±0,3 | ±0,015 | 0,011 | ±0,3 | ±0,011 |
518,76 €
|
