NLM 03330 Federnde Seitendruckstücke mit Abdichtung, Druckbolzen aus POM, Feder aus Stahl
Artikelnummer: 10108437
Hersteller: Norelem
Herstellerartikelnummer: 03330-72034
Artikel ist in 10 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
5,06 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Hülse Aluminium. Feder aus Stahl.
Druckbolzen Kunststoff.
Ausführung:
Hülse blau verzinkt.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe 03330.
W und Z nach Angabe des Kunden.

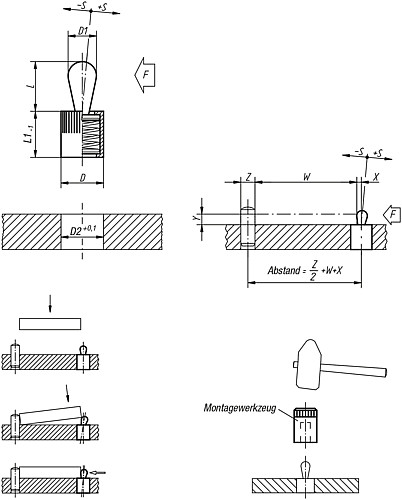

Eigenschaften
| D : | 6 |
| L : | 4 |
| D2 : | 6 |
| L1 : | 7 |
| D1 : | 3 |
| Gewicht ca. g : | 0,4 |
| F ca. N : | 10 |
| ±S : | 0,5 |
| X bei Y = 1 : | 0,8 |
| X bei Y = 2 : | 1 |
| X bei Y = 3 : | 1 |
| X bei Y = 4,5 : | 1 |
| X bei Y = 6 : | 1 |
| X bei Y = 8 : | 1 |
Artikelvarianten
| Variante | D | L | D2 | L1 | D1 | Gewicht ca. g | F ca. N | ±S | X bei Y = 1 | X bei Y = 2 | X bei Y = 3 | X bei Y = 4,5 | X bei Y = 6 | X bei Y = 8 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 4 | 6 | 7 | 3 | 0,4 | 10 | 0,5 | 0,8 | 1 | 1 | 1 | 1 | 1 |
5,06 €
|
|
| 10 | 6 | 10 | 12 | 5 | 1,3 | 20 | 0,8 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 |
5,27 €
|
|
| 10 | 10 | 10 | 12 | 6 | 1,5 | 40 | 1 | - | - | - | 1,7 | 1,9 | 1,9 |
5,59 €
|
|
| 12 | 13 | 12 | 14 | 8 | 3,0 | 50 | 1,3 | - | - | - | - | 2,5 | 2,7 |
5,98 €
|
|
| 16 | 16 | 16 | 18 | 10 | 6,7 | 100 | 1,6 | - | - | - | - | - | 3,1 |
6,43 €
|
