NLM 04081 Spanneisen mit abgeflachter Kugel
Artikelnummer: 10120285
Hersteller: Norelem
Herstellerartikelnummer: 04081-06
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
21,97 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Spanneisen Vergütungsstahl, Kugel Wälzlagerstahl.
Ausführung:
Spanneisen brüniert.
Kugel gehärtet, blank.
Bestellbeispiel:
nlm 04081-08
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Kugel gegen Verdrehen gesichert.

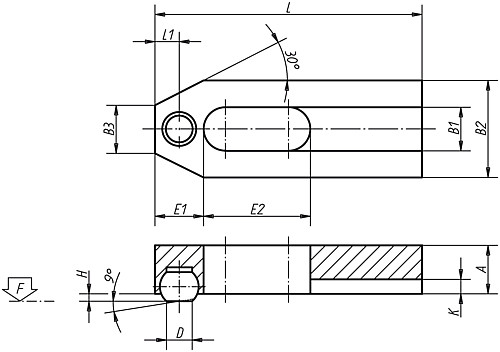

Eigenschaften
| A : | 10 |
| E1 : | 10 |
| E2 : | 20 |
| D : | 5,5 |
| H : | 1,6 |
| L : | 50 |
| L1 : | 5 |
| Gewicht ca. kg : | 0,060 |
| K : | 2,5 |
| Kugel Ø : | 8,5 |
| B1 : | 7 |
| für Schraube : | M6 |
| F kN : | 4,82 |
| B2 : | 20 |
| B3 : | 8 |
Artikelvarianten
| Variante | A | E1 | E2 | D | H | L | L1 | Gewicht ca. kg | K | Kugel Ø | B1 | für Schraube | F kN | B2 | B3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 10 | 20 | 5,5 | 1,6 | 50 | 5 | 0,060 | 2,5 | 8,5 | 7 | M6 | 4,82 | 20 | 8 |
21,97 €
|
|
| 12 | 13 | 22 | 7,2 | 2 | 60 | 6,5 | 0,110 | 3 | 10 | 9 | M8 | 8,77 | 25 | 10 |
25,06 €
|
|
| 15 | 15 | 30 | 8,6 | 2,7 | 80 | 7,5 | 0,220 | 3,5 | 12 | 11 | M10 | 13,9 | 30 | 12 |
33,12 €
|
|
| 20 | 21 | 50 | 10,5 | 3,5 | 125 | 10,5 | 0,600 | 4 | 16 | 13 | M12 | 20,2 | 40 | 14 |
37,46 €
|
