NLM 04170 Spanneisen mit Schlitz und Achsbohrung

Artikelnummer: 10120397
Hersteller: Norelem
Herstellerartikelnummer: 04170-08

Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

27,44 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Vergütungsstahl 1.1191.

Ausführung:
vergütet und brüniert.

Bestellbeispiel:
nlm 04170-12

Hinweis:

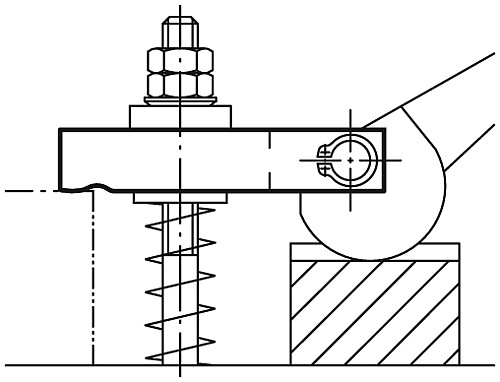

Passender Achsbolzen 04250. Exzenterhebel siehe 04290. Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.

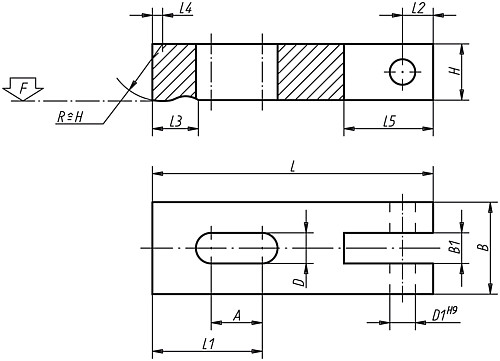

Eigenschaften

A : 16
B : 25
D : 9
H : 16
L : 63
L1 : 28
D1 : 8
Gewicht ca. kg : 0,090
L2 : 8
L3 : 12
L4 : 2
L5 : 24
B1 : 9,5
F max. kN : 8,77


Artikelvarianten

Variante A B D H L L1 D1 Gewicht ca. kg L2 L3 L4 L5 B1 F max. kN Preis
16 25 9 16 63 28 8 0,090 8 12 2 24 9,5 8,77
27,44 €
20 32 11 20 80 36 10 0,130 10 16 2,5 29 12,5 13,9
36,56 €
25 40 14 25 100 45 12 0,270 12 22 3 36 14,5 20,2
50,98 €
