NLM 04193 Verstellbare Spanneisen gekröpft, mit Schrauben
Artikelnummer: 10120420
Hersteller: Norelem
Herstellerartikelnummer: 04193-1010
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
38,84 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl.
Schrauben auf 8.8 vergütet.
Ausführung:
Spanneisen lackiert,
Schrauben brüniert.
Bestellbeispiel:
nlm 04193-1616
Hinweis:
"F" ist abhängig von der Nutentiefe nach DIN 650.

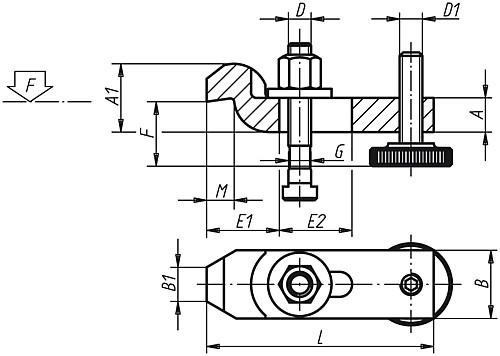

Eigenschaften
| A : | 15 |
| B : | 30 |
| E1 : | 32 |
| E2 : | 32 |
| D : | M10x80 |
| L : | 100 |
| M : | 12 |
| F : | 22-46 |
| D1 : | M10 |
| Gewicht ca. kg : | 0,420 |
| B1 : | 15 |
| F kN : | 13,9 |
| A1 : | 30 |
| G für T Nut : | 10 |
Artikelvarianten
| Variante | A | B | E1 | E2 | D | L | M | F | D1 | Gewicht ca. kg | B1 | F kN | A1 | G für T Nut | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 30 | 32 | 32 | M10x80 | 100 | 12 | 22-46 | M10 | 0,420 | 15 | 13,9 | 30 | 10 |
38,84 €
|
|
| 20 | 40 | 40 | 40 | M12x100 | 125 | 16 | 28-58 | M12 | 0,920 | 20 | 20,2 | 40 | 12 |
46,04 €
|
|
| 20 | 40 | 40 | 40 | M12x100 | 125 | 16 | 28-56 | M12 | 0,930 | 20 | 20,2 | 40 | 14 |
46,04 €
|
|
| 25 | 50 | 49 | 50 | M16x125 | 160 | 20 | 36-72 | M16 | 1,830 | 25 | 37,8 | 50 | 16 |
62,70 €
|
|
| 25 | 50 | 49 | 50 | M16x125 | 160 | 20 | 36-69 | M16 | 1,840 | 25 | 37,8 | 50 | 18 |
62,70 €
|
|
| 30 | 60 | 55 | 70 | M20x160 | 200 | 24 | 43-92 | M20 | 3,350 | 30 | 58,8 | 60 | 20 |
100,83 €
|
|
| 30 | 60 | 55 | 70 | M20x160 | 200 | 24 | 43-92 | M20 | 3,360 | 30 | 58,8 | 60 | 22 |
100,83 €
|
