NLM 04233-NI Exzenterhebel einstellbar Edelstahl mit Außengewinde, Druckscheibe
Artikelnummer: 10299427
Hersteller: Norelem
Herstellerartikelnummer: 04233-9541003X10
Artikel ist in 58 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Griffhebel Edelstahl 1.4308.
Druckscheibe Edelstahl 1.4034 gehärtet.
Achsbolzen, Stiftschraube Edelstahl 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert oder gestrahlt.
Druckscheibe, Achsbolzen und Stiftschraube blank.
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels
zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der
Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spanhebels mit
Hilfe eines Schraubendrehers eingestellt.
Die Spannfläche der Druckscheibe ist bei Auslieferung leicht gefettet.
Schmierfett ist FDA konform und somit geeignet für die Lebensmittel- und
Pharmaindustrie.

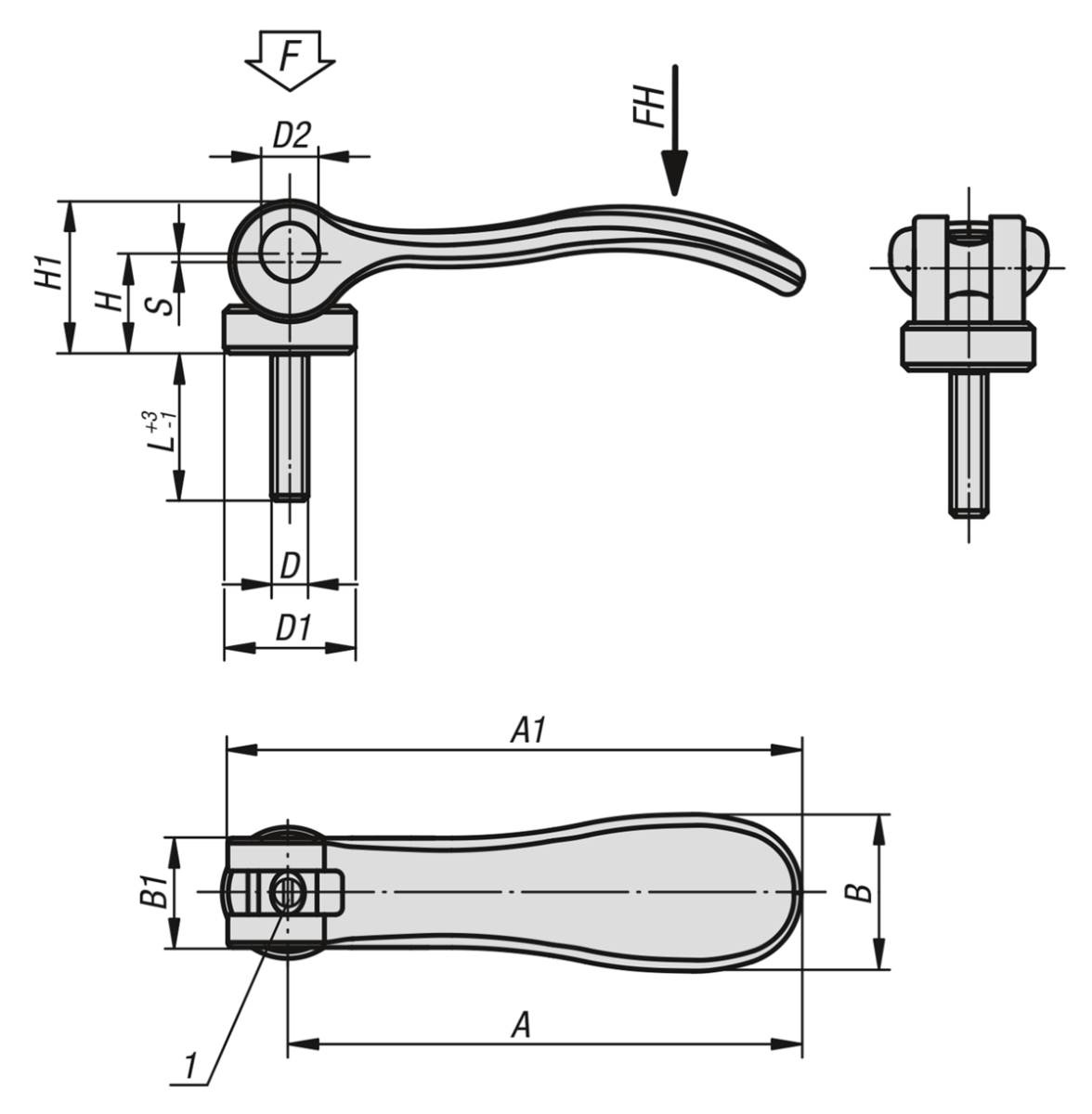

Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
Eigenschaften
| D : | M3 |
| L : | 10 |
| D1 : | - |
| Hub S : | - |
| Spannkraft F kN : | - |
| Handkraft N : | - |
| Oberfläche Grundkörper : | elektrolytisch poliert |
Artikelvarianten
| Variante | D | L | Oberfläche Grundkörper | Preis |
|---|---|---|---|---|
| M3 | 10 | elektrolytisch poliert |
17,90 €
|
|
| M3 | 15 | elektrolytisch poliert |
17,90 €
|
|
| M3 | 30 | elektrolytisch poliert |
17,90 €
|
|
| M4 | 10 | elektrolytisch poliert |
17,90 €
|
|
| M4 | 15 | elektrolytisch poliert |
17,90 €
|
|
| M4 | 30 | elektrolytisch poliert |
17,90 €
|
|
| M4 | 15 | elektrolytisch poliert |
19,02 €
|
|
| M4 | 20 | elektrolytisch poliert |
19,02 €
|
|
| M4 | 30 | elektrolytisch poliert |
19,02 €
|
|
| M5 | 20 | elektrolytisch poliert |
19,02 €
|
|
| M5 | 30 | elektrolytisch poliert |
19,02 €
|
|
| M5 | 40 | elektrolytisch poliert |
19,71 €
|
|
| M5 | 50 | elektrolytisch poliert |
19,71 €
|
|
| M5 | 20 | elektrolytisch poliert |
22,34 €
|
|
| M5 | 30 | elektrolytisch poliert |
22,34 €
|
|
| M5 | 40 | elektrolytisch poliert |
23,17 €
|
|
| M5 | 50 | elektrolytisch poliert |
23,17 €
|
|
| M6 | 20 | elektrolytisch poliert |
22,34 €
|
|
| M6 | 30 | elektrolytisch poliert |
22,34 €
|
|
| M6 | 40 | -elektrolytisch poliert |
23,17 €
|
|
| M6 | 50 | -elektrolytisch poliert |
23,17 €
|
|
| M8 | 25 | -elektrolytisch poliert |
30,35 €
|
|
| M8 | 30 | -elektrolytisch poliert |
30,35 €
|
|
| M8 | 40 | elektrolytisch poliert |
31,27 €
|
|
| M8 | 50 | elektrolytisch poliert |
31,27 €
|
|
| M10 | 25 | elektrolytisch poliert |
30,35 €
|
|
| M10 | 30 | elektrolytisch poliert |
30,35 €
|
|
| M10 | 40 | elektrolytisch poliert |
31,27 €
|
|
| M10 | 50 | elektrolytisch poliert |
31,27 €
|
|
| M3 | 10 | gestrahlt |
16,10 €
|
|
| M3 | 15 | gestrahlt |
16,10 €
|
|
| M3 | 30 | gestrahlt |
16,10 €
|
|
| M4 | 10 | gestrahlt |
16,10 €
|
|
| M4 | 15 | gestrahlt |
16,10 €
|
|
| M4 | 30 | gestrahlt |
16,10 €
|
|
| M4 | 15 | gestrahlt |
17,12 €
|
|
| M4 | 20 | gestrahlt |
17,12 €
|
|
| M4 | 30 | gestrahlt |
17,12 €
|
|
| M5 | 20 | gestrahlt |
17,12 €
|
|
| M5 | 30 | gestrahlt |
17,12 €
|
|
| M5 | 40 | gestrahlt |
17,73 €
|
|
| M5 | 50 | gestrahlt |
17,73 €
|
|
| M5 | 20 | gestrahlt |
20,13 €
|
|
| M5 | 30 | gestrahlt |
20,13 €
|
|
| M5 | 40 | gestrahlt |
20,88 €
|
|
| M5 | 50 | gestrahlt |
20,88 €
|
|
| M6 | 20 | gestrahlt |
20,13 €
|
|
| M6 | 30 | gestrahlt |
20,13 €
|
|
| M6 | 40 | gestrahlt |
20,88 €
|
|
| M6 | 50 | gestrahlt |
20,88 €
|
|
| M8 | 25 | gestrahlt |
27,32 €
|
|
| M8 | 30 | gestrahlt |
27,32 €
|
|
| M8 | 40 | gestrahlt |
28,11 €
|
|
| M8 | 50 | gestrahlt |
28,11 €
|
|
| M10 | 25 | gestrahlt |
27,32 €
|
|
| M10 | 30 | gestrahlt |
27,32 €
|
|
| M10 | 40 | gestrahlt |
28,11 €
|
|
| M10 | 50 | gestrahlt |
28,11 €
|
