NLM 04310 Exzenterhebel doppelt
Artikelnummer: 10120557
Hersteller: Norelem
Herstellerartikelnummer: 04310-08
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
31,88 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl 1.7220, Kugel Kunststoff.
Ausführung:
vergütet und brüniert.
Bestellbeispiel:
nlm 04310-12
Hinweis:
Passender Achsbolzen siehe 04250.

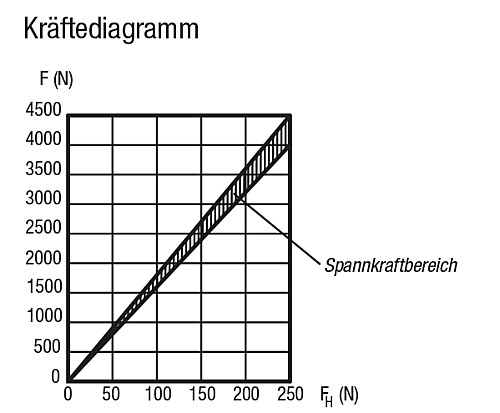

Der Exzenterhebel ist ein logarithmischer Spiralexzenter mit gleichbleibenden Spanneigenschaften im Bereich der gesamten Arbeitsfläche.

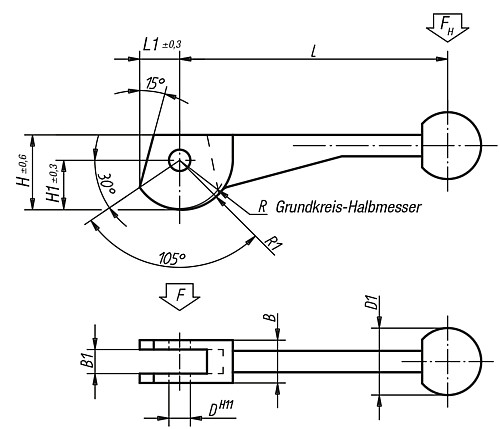

Eigenschaften
| B : | 16 |
| D : | 8 |
| H : | 28 |
| L : | 100 |
| R : | 17,5 |
| H1 : | 18,5 |
| L1 : | 14,9 |
| D1 : | 25 |
| Gewicht ca. kg : | 0,100 |
| B1 : | 9 |
| R1 : | 19,2 |
Artikelvarianten
| Variante | B | D | H | L | R | H1 | L1 | D1 | Gewicht ca. kg | B1 | R1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 8 | 28 | 100 | 17,5 | 18,5 | 14,9 | 25 | 0,100 | 9 | 19,2 |
31,88 €
|
|
| 20 | 10 | 35 | 120 | 21,5 | 23,3 | 18,7 | 30 | 0,205 | 12 | 24 |
38,85 €
|
|
| 25 | 12 | 44 | 138,5 | 28 | 30,2 | 24,3 | 30 | 0,330 | 14 | 31,2 |
50,82 €
|
