NLM 04372_A Spannhaken geschliffen Form A
Artikelnummer: 10120930
Hersteller: Norelem
Herstellerartikelnummer: 04372-110030
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
42,00 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl, vergütet.
Ausführung:
brüniert. Schaftdurchmesser geschliffen.
Hinweis:
Die angegebenen Spannkräfte und Anzugsmomente gelten innerhalb des angegebenen Spannbereiches (H5).

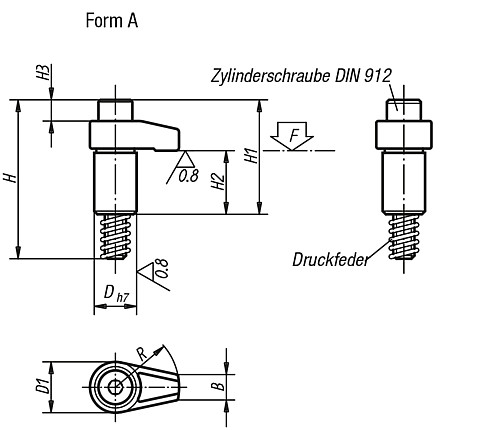

Eigenschaften
| Form : | A |
| B : | 12 |
| D : | 20 |
| H : | 75 |
| R : | 30 |
| H1 : | 54 |
| H3 : | 9 |
| D1 : | 25 |
| H2 : | 30 |
| Gewicht ca. kg : | 0,162 |
| Anziehdrehmoment max. Nm : | 37,2 |
| H4 : | 10 |
| F max. kN : | 13 |
| H5 max. Spannbereich : | 12 |
| Zylinderschraube DIN 912 : | M10x65 |
Artikelvarianten
| Variante | Form | B | D | H | R | H1 | H3 | D1 | H2 | Gewicht ca. kg | Anziehdrehmoment max. Nm | H4 | F max. kN | H5 max. Spannbereich | Zylinderschraube DIN 912 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 12 | 20 | 75 | 30 | 54 | 9 | 25 | 30 | 0,162 | 37,2 | 10 | 13 | 12 | M10x65 |
42,00 €
|
|
| A | 12 | 20 | 75 | 40 | 54 | 9 | 25 | 30 | 0,173 | 31,4 | 10 | 9,8 | 12 | M10x65 |
42,33 €
|
