NLM 04372_B Spannhaken geschliffen Form B
Artikelnummer: 10120932
Hersteller: Norelem
Herstellerartikelnummer: 04372-212050
Artikel ist in 9 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
57,78 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl, vergütet.
Ausführung:
brüniert. Schaftdurchmesser geschliffen.
Hinweis:
Die angegebenen Spannkräfte und Anzugsmomente gelten innerhalb des angegebenen Spannbereiches (H5).

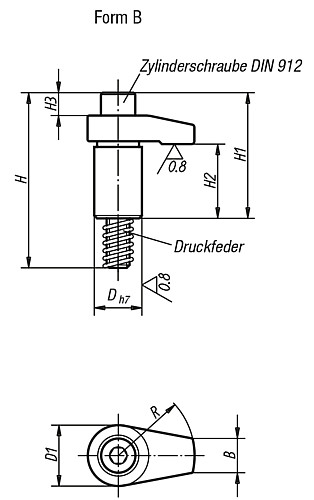

Eigenschaften
| Form : | B |
| B : | 18 |
| D : | 25 |
| H : | 92 |
| R : | 50 |
| H1 : | 68 |
| H3 : | 11 |
| D1 : | 32 |
| H2 : | 39 |
| Gewicht ca. kg : | 0,365 |
| Anziehdrehmoment max. Nm : | 49 |
| H4 : | 12 |
| F max. kN : | 14 |
| H5 max. Spannbereich : | 15 |
| Zylinderschraube DIN 912 : | M12x80 |
Artikelvarianten
| Variante | Form | B | D | H | R | H1 | H3 | D1 | H2 | Gewicht ca. kg | Anziehdrehmoment max. Nm | H4 | F max. kN | H5 max. Spannbereich | Zylinderschraube DIN 912 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | 18 | 25 | 92 | 50 | 68 | 11 | 32 | 39 | 0,365 | 49 | 12 | 14 | 15 | M12x80 |
57,78 €
|
|
| B | 18 | 25 | 92 | 60 | 68 | 11 | 32 | 39 | 0,395 | 45,1 | 12 | 11,6 | 15 | M12x80 |
59,02 €
|
|
| B | 22 | 32 | 101 | 40 | 75 | 15 | 36 | 39 | 0,505 | 166,6 | 15 | 37,9 | 15 | M16x85 |
73,56 €
|
|
| B | 22 | 32 | 101 | 50 | 75 | 15 | 36 | 39 | 0,575 | 147 | 15 | 30,4 | 15 | M16x85 |
83,11 €
|
|
| B | 22 | 32 | 101 | 60 | 75 | 15 | 36 | 39 | 0,619 | 127,4 | 15 | 25,2 | 15 | M16x85 |
85,55 €
|
|
| B | 10 | 18 | 58 | 20 | 37 | 2 | 22 | 23 | 0,090 | 37,2 | 7 | 13,6 | 10 | M8x50 |
53,75 €
|
|
| B | 10 | 18 | 58 | 25 | 37 | 2 | 22 | 23 | 0,095 | 32,3 | 7 | 10,9 | 10 | M8x50 |
54,29 €
|
|
| B | 10 | 18 | 58 | 30 | 37 | 2 | 22 | 23 | 0,105 | 29,4 | 7 | 9 | 10 | M8x50 |
54,69 €
|
|
| B | 18 | 25 | 92 | 40 | 66 | 11 | 32 | 39 | 0,300 | 58,8 | 12 | 17,5 | 15 | M12x80 |
54,27 €
|
