NLM 04373 Spannhaken mit Bund

Artikelnummer: 10120608
Hersteller: Norelem
Herstellerartikelnummer: 04373-08020

Artikel ist in 18 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

55,08 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Spannhaken mit Bund können direkt in eine Rasterbohrung etc. auch ohne Senkung eingeschraubt werden.
Geeignete Höhen-Anpasselemente siehe unter Höhenzylinder 04378.

Werkstoff:
Spannhaken und Spannhakenaufnahme Vergütungsstahl, vergütet.

Ausführung:
brüniert.

Bestellbeispiel:
LE70183 04373-12060

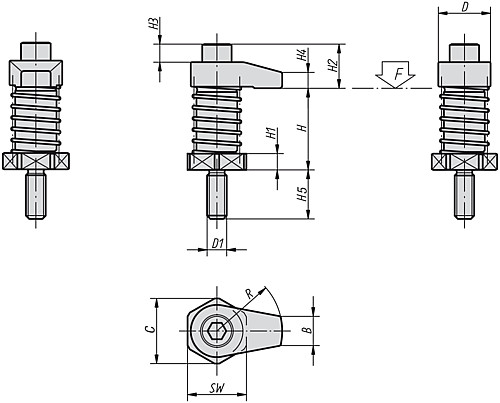

Eigenschaften

B : 10
D : 22
R : 20
C : 25
H1 : 6
H3 : 2
D1 : M8
SW : 22
H2 : 14
Gewicht ca. kg : 0,130
Anziehdrehmoment max. Nm : 20
H4 : 7
H5 : 19
F max. kN : 7,9
H Spannbereich : 35 - 45


Artikelvarianten

Variante B D R C H1 H3 D1 SW H2 Gewicht ca. kg Anziehdrehmoment max. Nm H4 H5 F max. kN H Spannbereich Preis
10 22 20 25 6 2 M8 22 14 0,130 20 7 19 7,9 35 - 45
55,08 €
10 22 25 25 6 2 M8 22 14 0,135 20 7 19 7,3 35 - 45
55,46 €
10 22 30 25 6 2 M8 22 14 0,145 20 7 19 6,7 35 - 45
56,42 €
10 22 20 25 16 2 M8 22 14 0,160 20 7 19 7,9 45 - 55
56,42 €
10 22 25 25 16 2 M8 22 14 0,165 20 7 19 7,3 45 - 55
56,92 €
10 22 30 25 16 2 M8 22 14 0,175 20 7 19 6,7 45 - 55
57,46 €
18 32 40 40 10 11 M12 36 27 0,430 45 10 30 13,5 50 - 65
66,29 €
18 32 50 40 10 11 M12 36 29 0,495 45 12 30 12,6 50 - 65
69,16 €
18 32 60 40 10 11 M12 36 29 0,535 45 12 30 11,7 50 - 65
70,99 €
18 32 40 40 25 11 M12 36 27 0,560 45 10 30 13,5 65 - 80
74,10 €
18 32 50 40 25 11 M12 36 29 0,620 45 12 30 12,6 65 - 80
78,03 €
18 32 60 40 25 11 M12 36 29 0,660 45 12 30 11,7 65 - 80
79,54 €
22 36 40 40 10 15 M16 36 36 0,635 60 15 30 13,4 50 - 65
80,70 €
22 36 50 40 10 15 M16 36 36 0,695 60 15 30 12,4 50 - 65
87,05 €
22 36 60 40 10 15 M16 36 36 0,735 60 15 30 12 50 - 65
91,91 €
22 36 40 40 25 15 M16 36 36 0,765 60 15 30 13,4 65 - 80
83,11 €
22 36 50 40 25 15 M16 36 36 0,825 60 15 30 12,4 65 - 80
89,48 €
22 36 60 40 25 15 M16 36 36 0,865 60 15 30 12 65 - 80
94,34 €
