NLM 04400 Zugspanner (Heavy)
Artikelnummer: 10120742
Hersteller: Norelem
Herstellerartikelnummer: 04400-506501
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Gehäuse und Spannring Vergütungsstahl, gehärtet und brüniert.
Griffstange Vergütungsstahl, brüniert.
Griff Duroplast PF 31, schwarz.
Bestellbeispiel:
nlm 04400-506501
Hinweis:

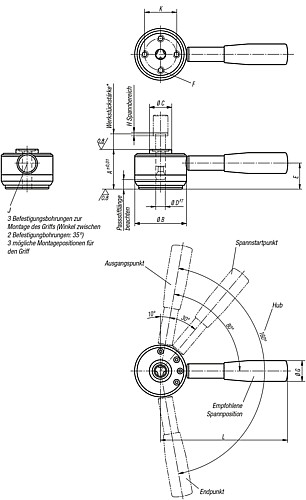

Die Angaben der empfohlenen Werkstücktoleranzen beim Spannen mit dem Spannbolzen (Heavy) müssen eingehalten werden. Um das Werkstück sicher zu spannen, muß die Griffstange zwischen empfohlener Spannposition und Endpunkt liegen.
* Max. Werkstückstärke siehe Spannbolzen 04400 (Maß C).
** Zulässige Handkraft für den Griff.
Eigenschaften
| A : | 50 |
| B : | 65 |
| D : | 12 |
| H : | 2 |
| L : | 160 |
| C : | 28 |
| F : | M8x14 |
| E : | 36 |
| G : | 26 |
| Gewicht ca. kg : | 1,200 |
| K : | 40 |
| J : | 10 |
| Handkraft N : | 600** |
| Spannkraft N : | 6000 |
| empf. Toleranz für Werkstückstärke : | ±0,5* |
| max. Haltekraft N : | 8000 |
Artikelvarianten
| Variante | A | B | D | H | L | C | F | E | G | Gewicht ca. kg | K | J | Handkraft N | Spannkraft N | empf. Toleranz für Werkstückstärke | max. Haltekraft N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 65 | 12 | 2 | 160 | 28 | M8x14 | 36 | 26 | 1,200 | 40 | 10 | 600** | 6000 | ±0,5* | 8000 |
388,00 €
|
|
| 63 | 80 | 16 | 2,5 | 180 | 34 | M10x18 | 45 | 28 | 2,200 | 50 | 12 | 600** | 8000 | ±0,8* | 14000 |
442,00 €
|
