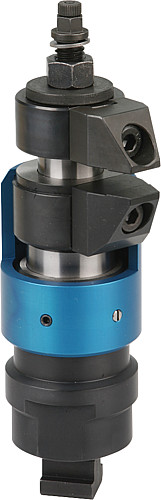

NLM 04421 Schwimmspanner mit separater Werkstückklemmung und Verblockung

Artikelnummer: 10120756
Hersteller: Norelem
Herstellerartikelnummer: 04421-100812

Artikel ist in 1 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Werkstoff:
Grundkörper und Spannbacken Einsatzstahl.
Gehäuse Alumimium.

Ausführung:
Grundkörper nitriert, brüniert und geschliffen.
Spannbacken nitriert und brüniert.
Gehäuse blau eloxiert.

Bestellbeispiel:
nlm 04421-100812

Hinweis:
Der Schwimmspanner dient zum Spannen und Abstützen von überbestimmten Spannstellen an biegesensiblen Bauteilen. Er verhindert Vibrationen und Durchbiegungen während der Bearbeitung.

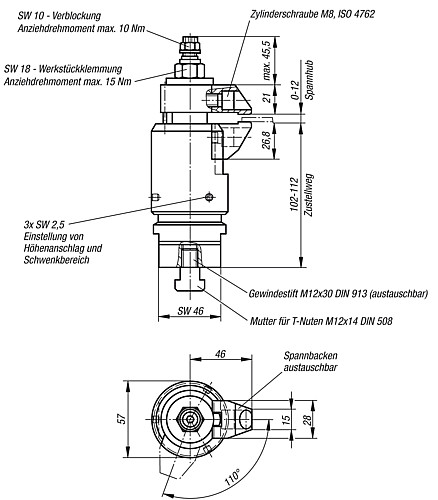

Betätigungsweise:
1. Schwimmspanner nach unten drücken.
2. Spannbacken einschwenken. Untere Backe legt sich mit leichter Federkraft am Werkstück an.
3. Sechskantmutter (SW 18) anziehen. Die Backen klemmen das Werkstück, Spanner ist noch schwimmend.
4. Sechskantmutter (SW 10) anziehen. Der Werkstückklemmvorgang ist abgeschlossen.
5. Entspannen erfolgt in umgekehrter Reihenfolge.

Montage:
Schwimmspanner mit Anschlussgewinde M12 auf Vorrichtung befestigen.
Höhenanschlag und Schwenkbereich mit blauer Stellhülse justieren und mit Gewindestift klemmen (3x SW 2,5). Bei Einstellung der Höhenbegrenzung nach oben großzügig Spiel berücksichtigen.
Für eine sichere Funktion muss die Gewindebohrung M12 immer geschlossen sein.
Für spezifische Spannsituationen können die serienmäßigen Spannbacken abgeändert bzw. ausgetauscht werden.
