NLM 04431 Formschluss Spann Exzenter
Artikelnummer: 10120658
Hersteller: Norelem
Herstellerartikelnummer: 04431-06
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Exzenterschraube legierter Stahl, brüniert.
Klemmscheibe Stahl, brüniert.
Bestellbeispiel:
nlm 04431-06
Hinweis:
Der Spann-Exzenter hat eine Scheibe, die durch Fräsen mit der Kontur des zu spannenden Werkstückes versehen werden kann. Dies ergibt eine formschlüssige Spannung für runde, konturierte oder labile Werkstücke. Die abgeflachte Kante hat den gleichen Abstand von der Schraubenmitte wie der Spann-Exzenter 04435, so dass die Scheiben gegebenenfalls ausgetauscht werden können.

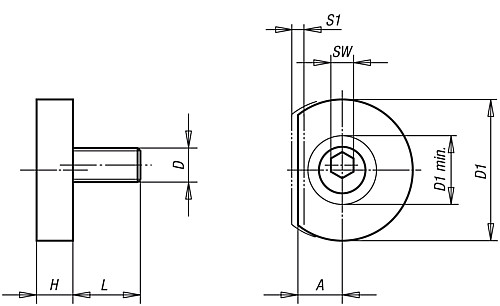

"A" = Abstand vom Werkstück zur Gewindemitte (Spannschraube).
"D1 min." = Maß, das für das Konturfräsen zur Verfügung steht.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Eigenschaften
| A : | 7,8 |
| D : | M6 |
| H : | 6,4 |
| L : | 11,9 |
| D1 : | 24,9 |
| SW : | 4 |
| Gewicht ca. kg : | 0,025 |
| Spannkraft kN : | 3,6 |
| S1 (Spannweg) : | 1,01 |
| D1 min. : | 12,1 |
Artikelvarianten
| Variante | A | D | H | L | D1 | SW | Gewicht ca. kg | Spannkraft kN | S1 (Spannweg) | D1 min. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7,8 | M6 | 6,4 | 11,9 | 24,9 | 4 | 0,025 | 3,6 | 1,01 | 12,1 |
27,91 €
|
|
| 10,2 | M10 | 8,9 | 18 | 31,2 | 7 | 0,055 | 9 | 1,52 | 17,2 |
30,95 €
|
|
| 12,7 | M12 | 11,4 | 22,9 | 37,6 | 8 | 0,080 | 18 | 2,03 | 22,4 |
37,93 €
|
|
| 15 | M16 | 14 | 28,6 | 43,9 | 12 | 0,180 | 27 | 2,54 | 26,1 |
46,41 €
|
