NLM 04434 Spann Exzenter mit Krallenscheiben
Artikelnummer: 10120677
Hersteller: Norelem
Herstellerartikelnummer: 04434-16
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
25,54 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Krallenscheibe Einsatzstahl.
Exzenterschraube legierter Stahl.
Ausführung:
Exzenterschraube vergütet auf 10.9 und brüniert.
Krallenscheibe gehärtet und eloxiert.
Bestellbeispiel:
nlm 04434-16
Hinweis:
Die gehärtete Krallenscheibe ist für das Spannen von Rohteilen (Sägeabschnitte, Guss- und Schmiedeteile) geeignet.

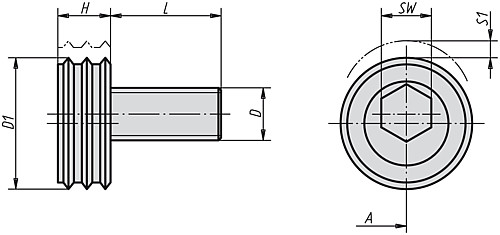

"A" = Abstand vom Werkstück zur Gewindemitte (Spannschraube).
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Eigenschaften
| A : | 15 |
| D : | M16 |
| H : | 12,7 |
| L : | 26,8 |
| D1 : | 30,1 |
| SW : | 12 |
| Gewicht ca. kg : | 0,090 |
| Anziehdrehmoment max. Nm : | 135 |
| Spannkraft kN : | 26,7 |
| S1 (Spannweg) : | 2,5 |
Artikelvarianten
| Variante | A | D | H | L | D1 | SW | Gewicht ca. kg | Anziehdrehmoment max. Nm | Spannkraft kN | S1 (Spannweg) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 12,7 | M12 | 9,6 | 22,5 | 25,4 | 8 | 0,045 | 88 | 17,8 | 2 |
19,68 €
|
|
| 15 | M16 | 12,7 | 26,8 | 30,1 | 12 | 0,090 | 135 | 26,7 | 2,5 |
25,54 €
|
