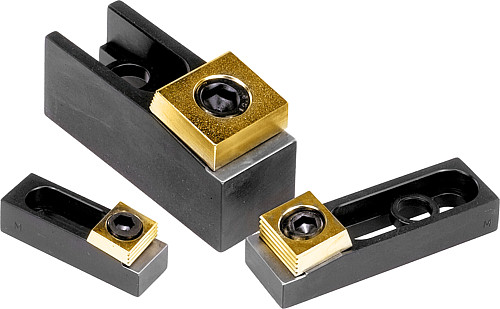

NLM 04444 Multi Exzenter Spanneinheiten
Artikelnummer: 10120712
Hersteller: Norelem
Herstellerartikelnummer: 04444-08
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
83,15 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl.
Ausführung:
Körper vergütet, brüniert und Auflagefläche geschliffen.
Klemmscheibe einsatzgehärtet und vermessingt.
Bestellbeispiel:
nlm 04444-12
Hinweis:
Mit zwei Anschlagelementen und einer oder zwei Multi-Exzenter-Spanneinheiten kann eine Spannvorrichtung kostengünstig maßgeschneidert werden.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.

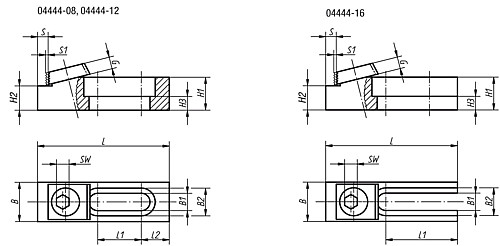

Eigenschaften
| B : | 19 |
| L : | 63,5 |
| H1 : | 15,9 |
| H3 : | 6,6 |
| L1 : | 21 |
| S : | 6,3 |
| G : | 5,3 |
| SW : | 7 |
| H2 : | 11,684 -0,013 |
| Gewicht ca. kg : | 0,120 |
| L2 : | 13,5 |
| S1 : | 1,2 |
| Anziehdrehmoment max. Nm : | 28 |
| B1 : | 8,4 |
| B2 : | 13,4 |
| Spannkraft kN : | 8,9 |
| Passende Befestigungsschraube : | M8 |
| Langloch : | geschlossen |
Artikelvarianten
| Variante | Passende Befestigungsschraube | Preis |
|---|---|---|
| M8 |
83,15 €
|
|
| M12 |
93,06 €
|
|
| M16 |
261,71 €
|
