NLM 04450 Tiefspannbacken
Artikelnummer: 10120766
Hersteller: Norelem
Herstellerartikelnummer: 04450-12
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
58,28 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl.
Ausführung:
gehärtet und brüniert.
Bestellbeispiel:
nlm 04450-16
Hinweis:
Diese handlichen Tiefspannbacken eignen sich durch ihre flache Bauart für die Bearbeitung der meisten vorkommenden Werkstückabmessungen. Die gehärteten Backen spannen durch die Keilwirkung gleichzeitig nach vorne und unten.

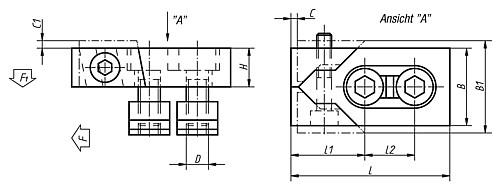

Eigenschaften
| B : | 40 |
| D : | M10 |
| H : | 20 |
| L : | 80 |
| C : | 3 |
| C1 : | 2,5 |
| L1 : | 39 |
| Gewicht ca. kg : | 1,150 |
| L2 : | 26 |
| Anziehdrehmoment max. Nm : | 15 |
| B1 : | 47 |
| F kN : | 16 |
| F1 kN : | 0,6 |
| Nutbreite : | 12 |
Artikelvarianten
| Variante | B | D | H | L | C | C1 | L1 | Gewicht ca. kg | L2 | Anziehdrehmoment max. Nm | B1 | F kN | F1 kN | Nutbreite | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | M10 | 20 | 80 | 3 | 2,5 | 39 | 1,150 | 26 | 15 | 47 | 16 | 0,6 | 12 |
58,28 €
|
|
| 40 | M12 | 20 | 80 | 3 | 2,5 | 39 | 1,250 | 26 | 18 | 47 | 22 | 0,9 | 14 |
60,47 €
|
|
| 40 | M12 | 20 | 80 | 3 | 3 | 39 | 1,330 | 26 | 18 | 47 | 22 | 0,9 | 16 |
63,89 €
|
|
| 50 | M14 | 25 | 100 | 4 | 2,5 | 46 | 2,340 | 34 | 25 | 59 | 32 | 1,2 | 16 |
auf Anfrage
|
|
| 50 | M16 | 25 | 100 | 4 | 3 | 46 | 2,540 | 34 | 35 | 60 | 36 | 1,4 | 18 |
78,19 €
|
|
| 50 | M16 | 25 | 100 | 4 | 3 | 46 | 2,660 | 34 | 35 | 60 | 36 | 1,4 | 20 |
84,68 €
|
|
| 78 | M20 | 30 | 140 | 5 | 4 | 65 | 5,980 | 50 | 45 | 95 | 36 | 1,4 | 22 |
142,10 €
|
