NLM 04480 Niederzugspanner
Artikelnummer: 10120778
Hersteller: Norelem
Herstellerartikelnummer: 04480-006
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
344,00 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Grundkörper Stahl, Spannbacken Einsatzstahl, Zentrierbuchse mit Bund Vergütungsstahl.
Ausführung:
brüniert.
Spannbacken einsatzgehärtet.
Bestellbeispiel:
nlm 04480-006
Hinweis:
Die Niederzugspanner eignen sich durch ihre flache Bauart für die Bearbeitung von niedrigen Werkstücken. Die gehärteten Backen spannen durch die Keilwirkung gleichzeitig nach vorne und unten.

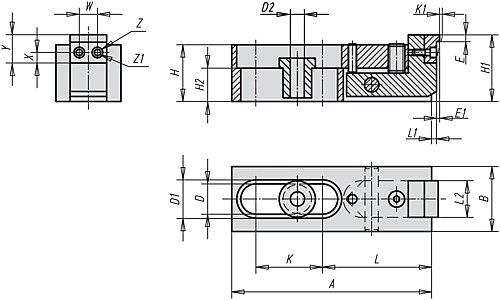

Eigenschaften
| A : | 80 |
| B : | 24 |
| E1 : | 0,6 |
| D : | 12,2 |
| H : | 21 |
| L : | 44,5 |
| H1 : | 25,5 |
| E : | 2,5 |
| D2 : | 6,5 |
| L1 : | 2,5 |
| D1 : | 16 |
| H2 : | 9 |
| Gewicht ca. kg : | 0,230 |
| L2 : | 13,5 |
| K : | 25,5 |
| W : | 7 |
| X : | 4,5 |
| Y : | 11 |
| Spannkraft kN : | 3 |
| Z : | 5 |
| K1 : | 2 |
| Z1 : | 3 |
Artikelvarianten
| Variante | A | B | E1 | D | H | L | H1 | E | D2 | L1 | D1 | H2 | Gewicht ca. kg | L2 | K | W | X | Y | Spannkraft kN | Z | K1 | Z1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 24 | 0,6 | 12,2 | 21 | 44,5 | 25,5 | 2,5 | 6,5 | 2,5 | 16 | 9 | 0,230 | 13,5 | 25,5 | 7 | 4,5 | 11 | 3 | 5 | 2 | 3 |
344,00 €
|
|
| 120 | 39 | 1 | 18,2 | 34 | 65,5 | 40 | 4 | 10,5 | 4 | 24 | 20 | 0,950 | 21,5 | 40,5 | 10 | 6 | 15 | 16 | 8 | 2,5 | 4,5 |
352,00 €
|
|
| 186 | 60 | 1,5 | 26,2 | 51 | 105 | 59 | 7 | 17 | 6,5 | 35 | 22 | 3,250 | 35,5 | 60,5 | 16 | 9 | 24 | 31 | 14 | 4 | 9 |
616,00 €
|
