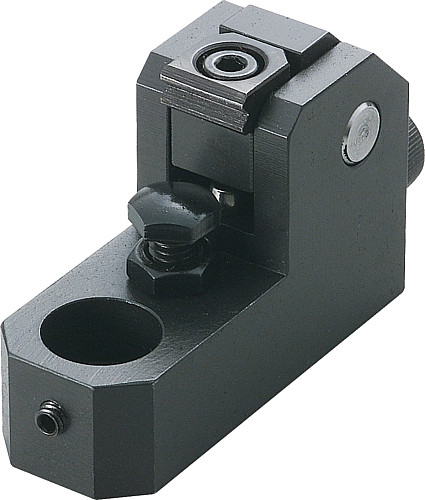

NLM 04485 Niederzugspanner mit Auflagebolzen
Artikelnummer: 10120784
Hersteller: Norelem
Herstellerartikelnummer: 04485-04816
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
364,00 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Gehäuse Vergütungsstahl, vergütet und brüniert.
Arm Vergütungsstahl, brüniert.
Spannklaue Werkzeugstahl, vergütet und brüniert.
Bestellbeispiel:
nlm 04485-02508
Eigenschaften

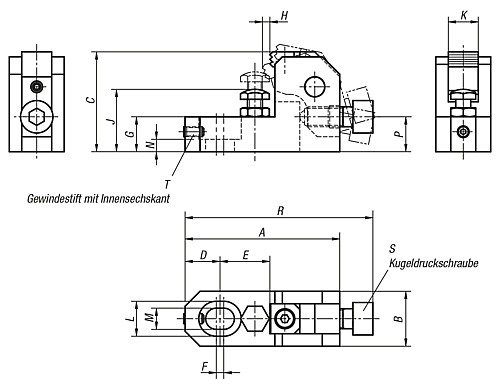

| A : | 124 |
| B : | 38 |
| D : | 28 |
| H : | 6 |
| L : | 26 |
| R : | 151 |
| M : | 17 |
| C : | 80 |
| F : | 6 |
| E : | 40 |
| T : | M8x16 |
| P : | 28 |
| S : | M16x40 |
| G : | 27 |
| Gewicht ca. kg : | 1,570 |
| K : | 25 |
| J : | 48-63 |
| N : | 10 |
| Anziehdrehmoment Nm : | 130 |
| Spannkraft N : | 25000 |
Artikelvarianten
| Variante | A | B | D | H | L | R | M | C | F | E | T | P | S | G | Gewicht ca. kg | K | J | N | Anziehdrehmoment Nm | Spannkraft N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 62 | 22 | 14 | 3 | 14 | 75,5 | 8,5 | 40 | 3 | 20 | M4x8 | 14 | M8x20 | 14 | 0,230 | 12 | 25-32 | 5 | 15 | 6000 |
195,38 €
|
|
| 78 | 25 | 18 | 3,7 | 17,5 | 95 | 11 | 50 | 4 | 25 | M5x10 | 17,5 | M10x25 | 18 | 0,410 | 16 | 32-40 | 7 | 30 | 10000 |
220,24 €
|
|
| 93 | 32 | 21 | 4,5 | 20 | 113 | 13 | 60 | 5 | 30 | M6x12 | 21 | M12x30 | 21 | 0,750 | 20 | 40-48 | 8 | 65 | 17000 |
299,86 €
|
|
| 124 | 38 | 28 | 6 | 26 | 151 | 17 | 80 | 6 | 40 | M8x16 | 28 | M16x40 | 27 | 1,570 | 25 | 48-63 | 10 | 130 | 25000 |
364,00 €
|
