NLM 04500 Stabilspannbacken
Artikelnummer: 10120785
Hersteller: Norelem
Herstellerartikelnummer: 04500-19
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Grundkörper Temperguss, Spannbacken Einsatzstahl.
Ausführung:
brüniert.
Spannbacken einsatzgehärtet.
Bestellbeispiel:
nlm 04500-26
Hinweis:

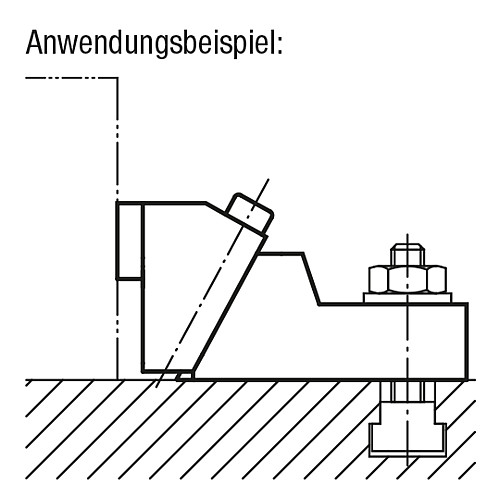

Die Spannbacken sind drehbar: glatte Seite für bearbeitete Werkstücke, geriffelte Seite für rohe Spannflächen. Zur Befestigung des Stabilspannbackens auf dem Maschinentisch empfehlen wir die Verwendung von zwei Spannschrauben!
Als Befestigungsschrauben sind je nach Nutenbreite Schrauben für T-Nuten 07040 verwendbar (separat bestellen).
Eigenschaften
| B : | 65 |
| H : | 85 |
| L : | 177,5 |
| H1 : | 37 |
| H3 : | 40 |
| L1 : | 112,5 |
| S : | 12 |
| H2 : | 99 |
| Gewicht ca. kg : | 4,400 |
| S1 : | 8 |
| B1 : | 19 |
| F kN : | 18,8 |
| F1 kN : | 2,26 |
| Passend für Nutbreite : | 12, 14, 16, 18 |
Artikelvarianten
| Variante | B | H | L | H1 | H3 | L1 | S | H2 | Gewicht ca. kg | S1 | B1 | F kN | F1 kN | Passend für Nutbreite | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 85 | 177,5 | 37 | 40 | 112,5 | 12 | 99 | 4,400 | 8 | 19 | 18,8 | 2,26 | 12, 14, 16, 18 |
312,00 €
|
|
| 75 | 100 | 226,5 | 45 | 40 | 136,5 | 12 | 118 | 6,800 | 11 | 26 | 23,05 | 2,77 | 20, 22, 24, 28, 30 |
425,00 €
|
|
| 90 | 120 | 262,5 | 55 | 40 | 157,5 | 12 | 145 | 11,300 | 15 | 38 | 29,4 | 3,33 | 32, 36, 42 |
619,00 €
|
