NLM 04516_D Niederzugspanner Form D
Artikelnummer: 10120817
Hersteller: Norelem
Herstellerartikelnummer: 04516-006020
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Der Niederzugspanner LE70183 ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.

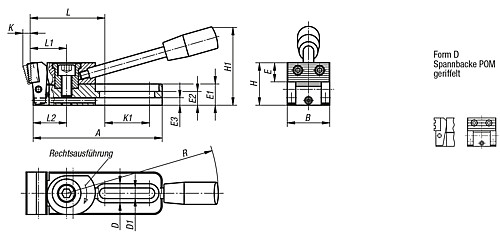

Der Niederzugspanner kann durch die Anschlagschraube und die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Werkstoff: Stahl. Ausführung: einsatzgehärtet und brüniert.
Die Ausführungen LE70183 04516-006010, 04516-006015, 04516-006030 und 04516-006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
04516-006... = 3800 N
04516-010... = 7200 N
Eigenschaften
| Ausführung : | Rechtsausführung |
| Form : | D |
| A : | 78 |
| B : | 25 |
| E1 : | 12 |
| E2 : | 8 |
| D : | 12 |
| H : | 25 |
| L : | 46,5 |
| R : | 110 |
| H1 : | 45 |
| E : | 11 |
| L1 : | 22 |
| D1 : | 6,2 |
| Gewicht ca. kg : | 0,230 |
| L2 : | 20 |
| K : | 4,5 |
| Spannkraft kN : | 3,8 |
| E3 : | 4 |
| K1 : | 26 |
Artikelvarianten
| Variante | Ausführung | R | L2 | Spannkraft kN | Preis |
|---|---|---|---|---|---|
| Rechtsausführung | 110 | 20 | 3,8 |
130,58 €
|
|
| Rechtsausführung | 143 | 31,5 | 7,2 |
188,07 €
|
|
| Linksausführung | 110 | 20 | 3,8 |
133,00 €
|
|
| Linksausführung | 143 | 31,5 | 7,2 |
188,07 €
|
