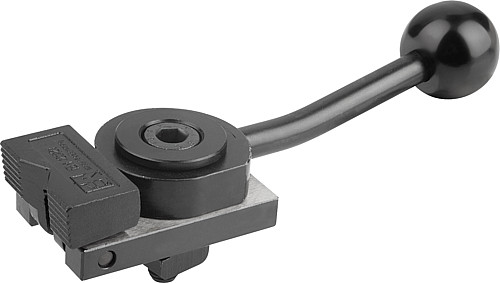

NLM 04520_PS Niederzugspanner Prismen Spannbacke
Artikelnummer: 10120967
Hersteller: Norelem
Herstellerartikelnummer: 04520-110X2
Artikel ist in 14 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl.
Ausführung:
einsatzgehärtet, brüniert und geschliffen.
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden. Durch seine flache Bauweise ermöglicht er die ganzflächige Bearbeitung von Werkstücken, ohne dass Spanner umgesetzt werden müssen. Die Spannbacke wird beim Entspannen durch Federkraft zurückgenommen.
Mit der Auflageleiste 04512 lassen sich die Niederzugspanner auch quer zur T-Nut in die gewünschte Position bringen.

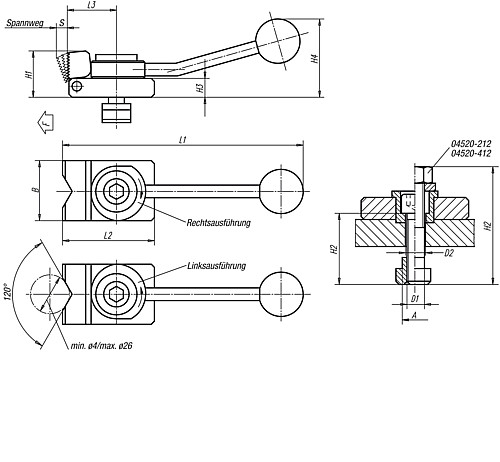

Eigenschaften
| Ausführung : | Linksausführung |
| B : | 32 |
| H1 : | 20 |
| H3 : | 8 |
| D2 : | 8,4 |
| L1 : | 132 |
| S : | 3 |
| D1 : | M8 |
| H2 : | 30 |
| Gewicht ca. kg : | 0,220 |
| L2 : | 50 |
| L3 : | 32 |
| H4 : | 40 |
| F max. kN : | 3,5 |
| Nutenmaß A : | 10 |
Artikelvarianten
| Variante | Ausführung | B | H1 | H3 | D2 | L1 | S | D1 | H2 | Gewicht ca. kg | L2 | L3 | H4 | F max. kN | Nutenmaß A | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Linksausführung | 32 | 20 | 8 | 8,4 | 132 | 3 | M8 | 30 | 0,220 | 50 | 32 | 40 | 3,5 | 10 |
138,05 €
|
|
| Linksausführung | 32 | 20 | 8 | 8,4 | 132 | 3 | M8 | 30 | 0,220 | 50 | 32 | 40 | 3,5 | 12 |
138,47 €
|
|
| Linksausführung | 48 | 38 | 16 | 12,5 | 190 | 4 | M12 | 60 | 0,860 | 72 | 40 | 62 | 7 | 12 |
165,32 €
|
|
| Linksausführung | 32 | 20 | 8 | 8,4 | 132 | 3 | M8 | 30 | 0,220 | 50 | 32 | 40 | 3,5 | 14 |
138,72 €
|
|
| Linksausführung | 48 | 38 | 16 | 12,5 | 190 | 4 | M12 | 40 | 0,870 | 72 | 40 | 62 | 7 | 14 |
161,34 €
|
|
| Linksausführung | 48 | 38 | 16 | 12,5 | 190 | 4 | M12 | 40 | 0,890 | 72 | 40 | 62 | 7 | 16 |
162,19 €
|
|
| Linksausführung | 48 | 38 | 16 | 12,5 | 190 | 4 | M12 | 40 | 0,910 | 72 | 40 | 62 | 7 | 18 |
162,78 €
|
|
| Rechtsausführung | 32 | 20 | 8 | 8,4 | 132 | 3 | M8 | 30 | 0,220 | 50 | 32 | 40 | 3,5 | 10 |
138,05 €
|
|
| Rechtsausführung | 32 | 20 | 8 | 8,4 | 132 | 3 | M8 | 30 | 0,220 | 50 | 32 | 40 | 3,5 | 12 |
138,47 €
|
|
| Rechtsausführung | 48 | 38 | 16 | 12,5 | 190 | 4 | M12 | 60 | 0,860 | 72 | 40 | 62 | 7 | 12 |
165,32 €
|
|
| Rechtsausführung | 32 | 20 | 8 | 8,4 | 132 | 3 | M8 | 30 | 0,220 | 50 | 32 | 40 | 3,5 | 14 |
138,72 €
|
|
| Rechtsausführung | 48 | 38 | 16 | 12,5 | 190 | 4 | M12 | 40 | 0,870 | 72 | 40 | 62 | 7 | 14 |
161,34 €
|
|
| Rechtsausführung | 48 | 38 | 16 | 12,5 | 190 | 4 | M12 | 40 | 0,890 | 72 | 40 | 62 | 7 | 16 |
162,19 €
|
|
| Rechtsausführung | 48 | 38 | 16 | 12,5 | 190 | 4 | M12 | 40 | 0,910 | 72 | 40 | 62 | 7 | 18 |
162,78 €
|
