NLM 04620 Aufsitzspanner
Artikelnummer: 10121060
Hersteller: Norelem
Herstellerartikelnummer: 04620-11
Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl.
Ausführung:
einsatzgehärtet, brüniert und geschliffen.
Bestellbeispiel:
nlm 04620-23
Hinweis:
Die Spannhöhe kann mit Höhenzylindern 04378 vergrößert und, bei 04620-12 bis 04620-14 sowie bei 04620-22 bis 04620-24, durch Pendelauflagen 02000 verringert werden.
Die Spanner haben folgende Vorteile:
- schnelles Spannen von Hand über Gewindespindel und Spiralexzenter.
- leichter und rascher Werkstückwechsel durch Wegschwenken der Spannpratze.
- kompakte Ausführung, deshalb geringer Platzbedarf beim Spannen.
- einfache Anpassung auch an große Spannhöhen mit den Höhenzylindern.

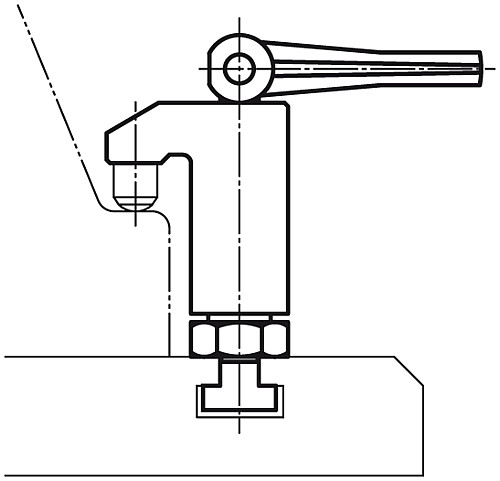

Die Spanner lassen sich auf zwei Arten befestigen:
1) in einer T-Nut.
2) mit dem Gewindestift M12 direkt in der Platte, z.B. einer Vorrichtung.

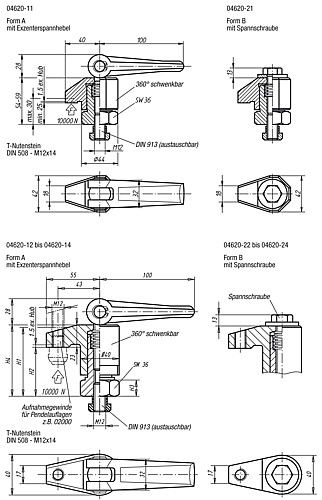

Eigenschaften
| Form : | A |
| H3 : | 15 |
| H4 : | 54-59 |
| Spannhöhe max. H1 : | 30 |
| Spannhöhe min. H2 : | 25 |
Artikelvarianten
| Variante | Form | H3 | H4 | Spannhöhe max. H1 | Spannhöhe min. H2 | Preis |
|---|---|---|---|---|---|---|
| A | 15 | 54-59 | 30 | 25 |
208,87 €
|
|
| A | 15 | 73-93 | 70 | 50 |
261,60 €
|
|
| A | 15 | 91-121 | 98 | 68 |
261,60 €
|
|
| A | 22 | 118-158 | 135 | 95 |
269,87 €
|
|
| B | 15 | 54-59 | 30 | 25 |
151,52 €
|
|
| B | 15 | 73-93 | 70 | 50 |
196,74 €
|
|
| B | 15 | 91-121 | 98 | 68 |
196,74 €
|
|
| B | 22 | 118-158 | 135 | 95 |
204,48 €
|
