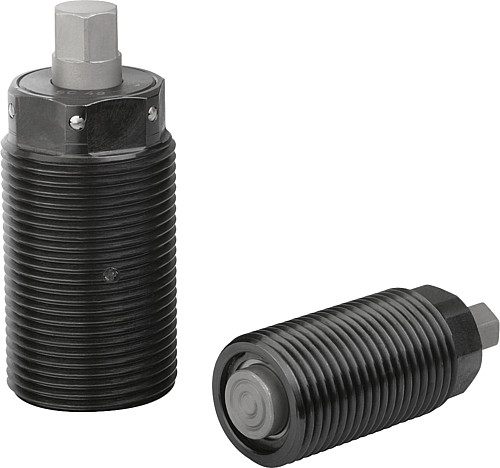

NLM 04752 Spannschrauben
Artikelnummer: 10121092
Hersteller: Norelem
Herstellerartikelnummer: 04752-36
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04752-48
Hinweis:

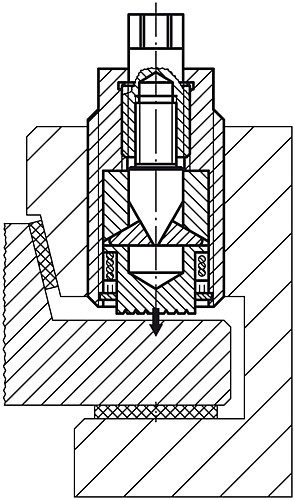

Die Spannschrauben sind mit einem patentierten Keilspannsystem ausgerüstet. Dieses System ermöglicht höchste Spannkräfte mit niedrigen Anzugsmomenten bei einfacher manueller Bedienung. Das Keilspannsystem ist in jeder Spannstellung selbsthemmend. Über das Außengewinde der Spannschraube kann schnell ein längerer Weg zurückgelegt werden, bevor mit dem Keilspannsystem (bis zu 2,2 mm Hub) gespannt wird. Die Spannschrauben finden vielfältige Einsatzmöglichkeiten, vorwiegend in Pressen, Stanzen- und Werkzeugmaschinen sowie im Vorrichtungsbau und in der Betriebsmittelkonstruktion.

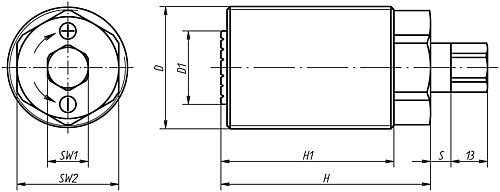

Eigenschaften
| D : | M36x3 |
| H : | 73 |
| H1 : | 62 |
| S : | 5 |
| D1 : | 19 |
| Gewicht ca. kg : | 0,400 |
| SW1 : | 13 |
| SW2 : | 30 |
| max. Spannhub : | 1,5 |
| max. statische Belastung kN : | 80 |
| Nennspannkraft kN : | 40 |
| max. Anziehdrehmoment an SW1 Nm : | 45 |
Artikelvarianten
| Variante | D | H | H1 | S | D1 | Gewicht ca. kg | SW1 | SW2 | max. Spannhub | max. statische Belastung kN | Nennspannkraft kN | max. Anziehdrehmoment an SW1 Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M36x3 | 73 | 62 | 5 | 19 | 0,400 | 13 | 30 | 1,5 | 80 | 40 | 45 |
382,21 €
|
|
| M48x3 | 90 | 75 | 7,5 | 28 | 1,000 | 17 | 41 | 2,2 | 160 | 80 | 90 |
564,19 €
|
