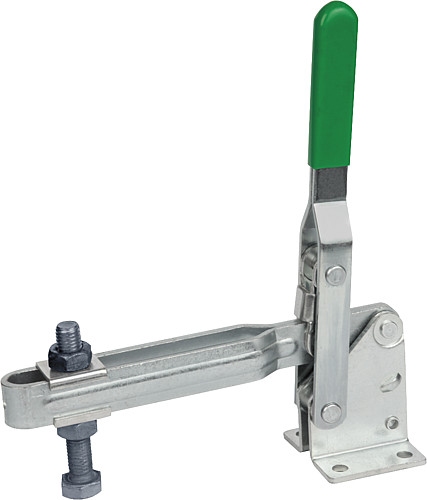

NLM 05020 Schnellspanner vertikal mit waagrechtem Fuß, große Ausführung
Artikelnummer: 10122099
Hersteller: Norelem
Herstellerartikelnummer: 05020-14
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
42,92 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05020-14
Hinweis:
Zubehör siehe 05200 – 05280.

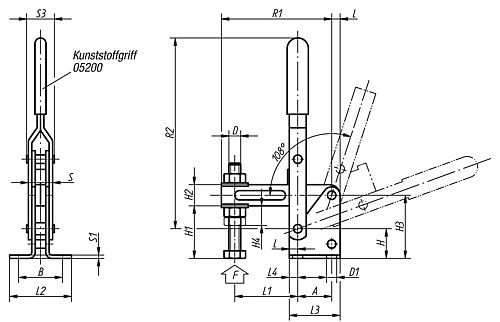

Eigenschaften
| A : | 40 |
| B : | 52 |
| D : | M14x90 |
| H : | 35 |
| L : | 10 |
| H1 : | 62,5 |
| H3 : | 75 |
| S : | 30 |
| D1 : | 8,5 |
| H2 : | 25 |
| Gewicht ca. kg : | 1,300 |
| L2 : | 73 |
| S1 : | 4 |
| L3 : | 60 |
| L4 : | 10 |
| H4 : | 21 |
| R1 : | 225 |
| F kN : | 4,6 |
| L1 min. : | 50 |
| R2 : | 230 |
| L1 max. : | 165 |
| S3 : | 34 |
Artikelvarianten
| Variante | A | B | D | H | L | H1 | H3 | S | D1 | H2 | Gewicht ca. kg | L2 | S1 | L3 | L4 | H4 | R1 | F kN | L1 min. | R2 | L1 max. | S3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 52 | M14x90 | 35 | 10 | 62,5 | 75 | 30 | 8,5 | 25 | 1,300 | 73 | 4 | 60 | 10 | 21 | 225 | 4,6 | 50 | 230 | 165 | 34 |
42,92 €
|
|
| 50 | 70 | M16x140 | 58 | 15 | 101 | 116 | 39 | 12,5 | 30 | 3,060 | 100 | 5 | 90 | 20 | 27 | 300 | 6 | 55 | 305 | 215 | 44 |
67,80 €
|
