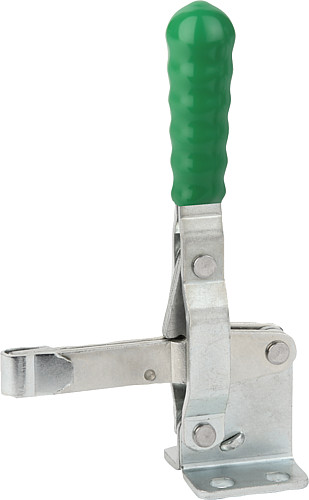

NLM 05020 Schnellspanner vertikal mit waagrechtem Fuß und vollem Spannarm
Artikelnummer: 10122097
Hersteller: Norelem
Herstellerartikelnummer: 05020-101
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
29,57 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet.
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05020-101
Hinweis:
Schrauben werden nicht mitgeliefert.
Zubehör siehe 05200 – 05280.

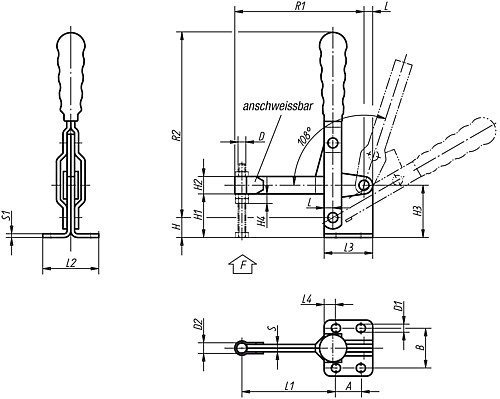

Eigenschaften
| B : | 38 |
| D : | M10 |
| H : | 20 |
| L : | 8 |
| H1 : | 39 |
| H3 : | 48 |
| D2 : | 10,5 |
| L1 : | 92 |
| S : | 7 |
| D1 : | 8,5 |
| H2 : | 18 |
| Gewicht ca. kg : | 0,450 |
| L2 : | 56 |
| S1 : | 3,5 |
| L3 : | 43 |
| L4 : | 7,5 |
| H4 : | 16 |
| R1 : | 125 |
| F kN : | 3,4 |
| R2 : | 177 |
| A min. : | 26 |
| A max. : | 28 |
Artikelvarianten
| Variante | B | D | H | L | H1 | H3 | D2 | L1 | S | D1 | H2 | Gewicht ca. kg | L2 | S1 | L3 | L4 | H4 | R1 | F kN | R2 | A min. | A max. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | M8 | 16 | 7 | 35 | 42 | 8,5 | 75 | 6 | 6,5 | 14 | 0,320 | 45 | 3 | 39 | 9 | 12 | 103 | 2,2 | 143 | 19 | 21 |
22,59 €
|
|
| 38 | M10 | 20 | 8 | 39 | 48 | 10,5 | 92 | 7 | 8,5 | 18 | 0,450 | 56 | 3,5 | 43 | 7,5 | 16 | 125 | 3,4 | 177 | 26 | 28 |
29,57 €
|
|
| 45 | M12 | 25 | 10 | 45 | 56 | 12,5 | 122 | 8 | 8,5 | 22 | 0,935 | 68 | 4 | 50 | 9 | 19 | 159 | 4,5 | 215 | 32 | 32 |
30,77 €
|
