NLM 05040 Schnellspanner vertikal mit geradem Fuß
Artikelnummer: 10122101
Hersteller: Norelem
Herstellerartikelnummer: 05040-05
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
13,52 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05040-12
Hinweis:
Zubehör siehe 05200 – 05280.

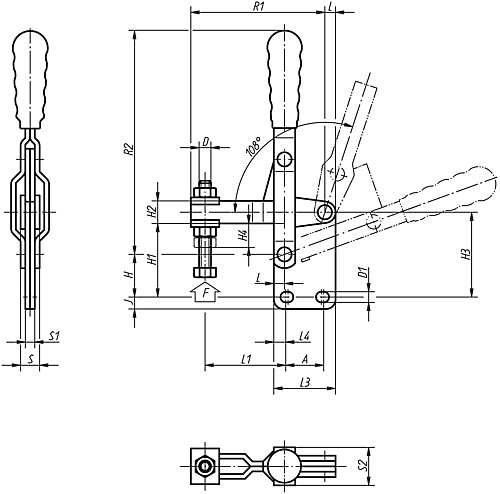

Eigenschaften
| D : | M5x35 |
| H : | 18 |
| L : | 4,5 |
| H1 : | 31 |
| H3 : | 36 |
| S : | 10,5 |
| D1 : | 4,5 |
| H2 : | 9,5 |
| Gewicht ca. kg : | 0,080 |
| S1 : | 4 |
| L3 : | 26 |
| L4 : | 5 |
| J : | 5 |
| H4 : | 10 |
| R1 : | 56,5 |
| F kN : | 0,8 |
| L1 min. : | 16 |
| R2 : | 96 |
| A min. : | 14 |
| A max. : | 16 |
| L1 max. : | 35 |
| S2 : | 16 |
Artikelvarianten
| Variante | D | H | L | H1 | H3 | S | D1 | H2 | Gewicht ca. kg | S1 | L3 | L4 | J | H4 | R1 | F kN | L1 min. | R2 | A min. | A max. | L1 max. | S2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M5x35 | 18 | 4,5 | 31 | 36 | 10,5 | 4,5 | 9,5 | 0,080 | 4 | 26 | 5 | 5 | 10 | 56,5 | 0,8 | 16 | 96 | 14 | 16 | 35 | 16 |
13,52 €
|
|
| M6x50 | 21 | 5,5 | 37 | 43 | 13,5 | 5,5 | 11,5 | 0,100 | 6 | 32 | 9 | 5,5 | 11 | 70,5 | 1 | 23 | 121 | 12 | 14 | 46 | 23 |
15,19 €
|
|
| M8x50 | 26,5 | 7 | 45,5 | 52,5 | 16 | 6,5 | 14 | 0,230 | 6 | 39 | 9 | 6,5 | 14 | 86 | 2,3 | 27 | 143 | 19 | 21 | 55 | 23 |
17,45 €
|
|
| M10x70 | 33 | 8 | 52 | 61 | 18 | 8,5 | 18 | 0,350 | 7 | 43 | 7,5 | 9 | 18 | 110 | 3,5 | 33 | 177 | 26 | 28 | 74 | 26 |
24,89 €
|
|
| M12x80 | 41 | 10 | 61 | 72 | 23 | 8,5 | 22 | 0,460 | 8 | 50 | 9 | 11,5 | 21 | 140 | 4,6 | 45 | 215 | 32 | 32 | 100 | 30 |
32,46 €
|
