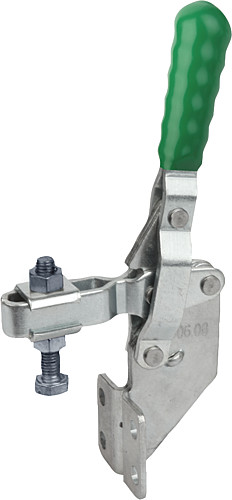

NLM 05060 Schnellspanner vertikal mit abgewinkeltem Fuß
Artikelnummer: 10122112
Hersteller: Norelem
Herstellerartikelnummer: 05060-10
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
24,58 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05060-06
Hinweis:
Zubehör siehe 05200 – 05280.

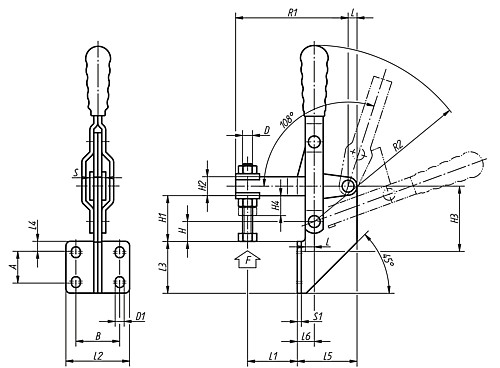

Eigenschaften
| B : | 38 |
| D : | M10x70 |
| H : | 20 |
| L : | 8 |
| H1 : | 39 |
| H3 : | 55,5 |
| S : | 18 |
| D1 : | 8,5 |
| H2 : | 18 |
| Gewicht ca. kg : | 0,545 |
| L2 : | 56 |
| S1 : | 3,5 |
| L3 : | 43 |
| L4 : | 7,5 |
| L5 : | 50 |
| L6 : | 15 |
| H4 : | 18 |
| R1 : | 110 |
| F kN : | 3,5 |
| L1 min. : | 18,5 |
| R2 : | 177 |
| A min. : | 26 |
| A max. : | 28 |
| L1 max. : | 59,5 |
Artikelvarianten
| Variante | B | D | H | L | H1 | H3 | S | D1 | H2 | Gewicht ca. kg | L2 | S1 | L3 | L4 | L5 | L6 | H4 | R1 | F kN | L1 min. | R2 | A min. | A max. | L1 max. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | M5x35 | 10 | 4,5 | 23 | 33 | 10,5 | 4,5 | 9,5 | 0,110 | 32 | 2 | 26 | 5 | 30 | 8,5 | 10 | 56,5 | 0,8 | 7 | 96 | 14 | 16 | 26 |
13,77 €
|
|
| 27 | M6x50 | 13 | 5,5 | 29 | 44 | 13,5 | 5,5 | 11,5 | 0,240 | 38 | 3 | 32 | 9 | 38 | 11,5 | 11 | 70,5 | 1 | 8 | 121 | 12 | 14 | 31 |
16,24 €
|
|
| 32 | M8x50 | 16 | 7 | 35 | 51 | 16 | 6,5 | 14 | 0,390 | 45 | 3 | 39 | 9 | 45 | 13 | 14 | 86 | 2,3 | 12 | 151 | 19 | 21 | 40 |
18,50 €
|
|
| 38 | M10x70 | 20 | 8 | 39 | 55,5 | 18 | 8,5 | 18 | 0,545 | 56 | 3,5 | 43 | 7,5 | 50 | 15 | 18 | 110 | 3,5 | 18,5 | 177 | 26 | 28 | 59,5 |
24,58 €
|
