NLM 05130 Schnellspanner horizontal mit geradem Fuß
Artikelnummer: 10122124
Hersteller: Norelem
Herstellerartikelnummer: 05130-05
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
15,47 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05130-08
Hinweis:
Zubehör siehe 05200 – 05280.

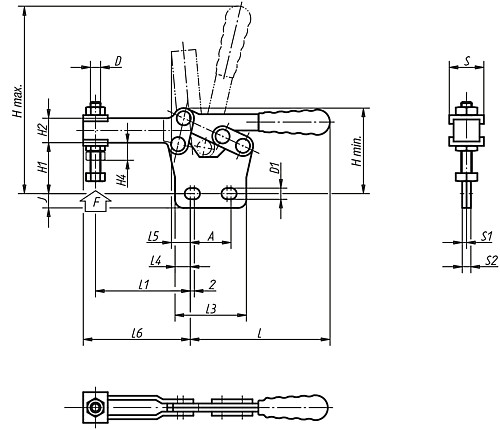

Eigenschaften
| D : | M5x35 |
| L : | 76 |
| H1 : | 25 |
| S : | 16 |
| D1 : | 5,5 |
| H2 : | 12 |
| Gewicht ca. kg : | 0,095 |
| S1 : | 2 |
| L3 : | 35 |
| L4 : | 7,5 |
| L5 : | 10 |
| L6 : | 44 |
| J : | 7 |
| H4 : | 10 |
| H min. : | 42 |
| H max. : | 93 |
| F kN : | 0,8 |
| L1 min. : | 18 |
| A min. : | 16 |
| A max. : | 20 |
| L1 max. : | 39 |
| S2 : | 4 |
Artikelvarianten
| Variante | D | L | H1 | S | D1 | H2 | Gewicht ca. kg | S1 | L3 | L4 | L5 | L6 | J | H4 | H min. | H max. | F kN | L1 min. | A min. | A max. | L1 max. | S2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M5x35 | 76 | 25 | 16 | 5,5 | 12 | 0,095 | 2 | 35 | 7,5 | 10 | 44 | 7 | 10 | 42 | 93 | 0,8 | 18 | 16 | 20 | 39 | 4 |
15,47 €
|
|
| M6x48 | 106 | 36 | 19 | 5,5 | 14 | 0,200 | 3 | 45 | 8,5 | 14 | 60 | 6,5 | 11 | 58 | 132 | 1 | 26 | 24 | 28 | 51 | 6 |
19,47 €
|
|
| M8x60 | 140 | 44 | 22 | 7 | 16 | 0,360 | 3 | 55 | 13,5 | 20 | 82 | 8 | 14 | 74 | 168 | 2,3 | 34 | 24 | 28 | 74 | 6 |
28,97 €
|
|
| M10x70 | 172,5 | 61 | 26 | 9 | 20 | 0,510 | 3,5 | 65 | 10,5 | 20,5 | 100 | 9 | 18 | 96 | 213 | 3,5 | 40 | 40 | 44 | 90 | 7 |
33,82 €
|
|
| M12x80 | 215 | 70 | 30 | 9 | 24 | 0,790 | 4 | 80 | 18 | 29 | 130 | 12 | 21 | 112 | 270 | 4,6 | 54 | 40 | 44 | 113 | 8 |
37,63 €
|
