NLM 05350 Pneumatikspanner senkrecht schwere Ausführung
Artikelnummer: 10122165
Hersteller: Norelem
Herstellerartikelnummer: 05350-04
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 05350-06
Hinweis:
Der doppeltwirkende FESTO Pneumatikzylinder garantiert eine hohe Lebensdauer.
Die Befestigungsschrauben der Achsen sind mit LOCTITE gesichert.
Der Magnetkolben ist für eine elektrische Endlagenabfrage vorbereitet.
VL = Luftverbrauch je Doppelhub in dm³ bei 6 bar.
Beachten:

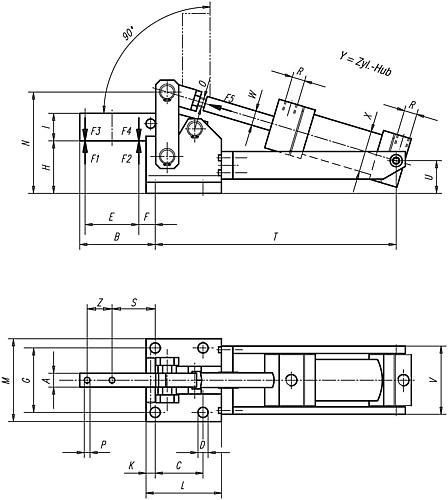

Die in der Tabelle angegebenen Kräfte F1 und F2 sind Haltekräfte; F3 und F4 sind Spannkräfte.
Eigenschaften
| A : | 15 |
| B : | 82 |
| D : | 11 |
| H : | 57 |
| L : | 77 |
| R : | G¼ |
| M : | 90 |
| C : | 52 |
| F : | 20 |
| E : | 54 |
| T : | 277 |
| O : | M12x1,25 |
| .I : | 30 |
| P : | 6,2 |
| S : | 47 |
| G : | 70 |
| K : | 10 |
| N : | 109 |
Artikelvarianten
| Variante | A | B | D | H | L | R | M | C | F | E | T | O | .I | P | S | G | K | N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 82 | 11 | 57 | 77 | G¼ | 90 | 52 | 20 | 54 | 277 | M12x1,25 | 30 | 6,2 | 47 | 70 | 10 | 109 |
690,95 €
|
|
| 20 | 90 | 11 | 61 | 85 | G¼ | 105 | 55 | 21 | 60 | 315 | M16x1,5 | 40 | 8,2 | 53 | 83 | 11 | 129 |
832,87 €
|
|
| 30 | 128 | 13 | 86 | 112,5 | G¼ | 135 | 80 | 22 | 95 | 383 | M16x1,5 | 60 | 13,2 | 69,5 | 111 | 12,5 | 176 |
1.136,48 €
|
