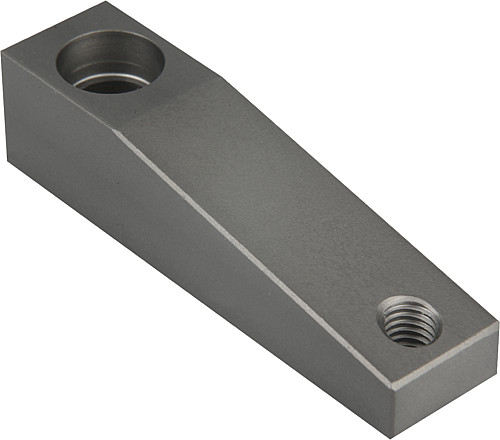

NLM 05620 Spannarm für Schwenkspanner
Artikelnummer: 10122187
Hersteller: Norelem
Herstellerartikelnummer: 05620-12
Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
17,92 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Hochfeste Aluminiumlegierung.
Ausführung:
Hart-Coat® beschichtet.
Bestellbeispiel:
nlm 05620-12
Hinweis:
Verschleißfeste Oberfläche, schweißpartikelabweisend.
Passend für Schwenkspanner pneumatisch 05610 in der entsprechenden Größe.

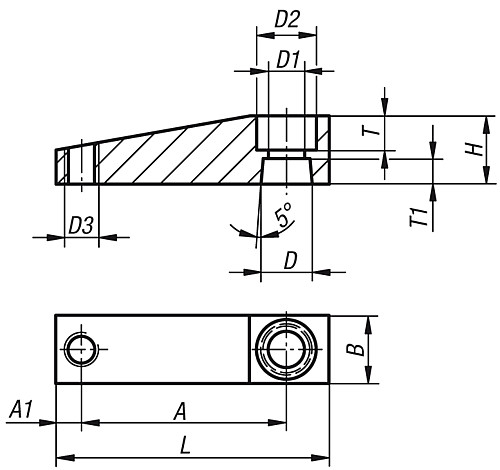

Eigenschaften
| A : | 35 |
| B : | 12 |
| D : | 8 |
| H : | 12 |
| L : | 45 |
| T : | 5 |
| D3 : | M4 |
| D2 : | 9 |
| D1 : | 5,5 |
| Gewicht ca. kg : | 0,013 |
| Profil-Größe : | 12 |
| T1 : | 5 |
| A1 : | 4 |
Artikelvarianten
| Variante | A | B | D | H | L | T | D3 | D2 | D1 | Gewicht ca. kg | Profil-Größe | T1 | A1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 35 | 12 | 8 | 12 | 45 | 5 | M4 | 9 | 5,5 | 0,013 | 12 | 5 | 4 |
17,92 €
|
|
| 41 | 12 | 8 | 12 | 51 | 4 | M4 | 9 | 5,5 | 0,013 | 16 | 5 | 4 |
17,92 €
|
|
| 48 | 16 | 12 | 16 | 64 | 8 | M6 | 14 | 8,5 | 0,031 | 20 | 6 | 6 |
21,02 €
|
|
| 50 | 16 | 14 | 16 | 66 | 6 | M6 | 14 | 9 | 0,032 | 25 | 6 | 6 |
21,02 €
|
|
| 60 | 20 | 16 | 20 | 80 | 7 | M8 | 14 | 9 | 0,055 | 32 | 9 | 9 |
26,27 €
|
|
| 70 | 20 | 16 | 20 | 90 | 7 | M8 | 14 | 9 | 0,065 | 40 | 9 | 9 |
26,27 €
|
|
| 80 | 25 | 20 | 25 | 105 | 9 | M12 | 17 | 11 | 0,132 | 50 | 10 | 10 |
26,27 €
|
|
| 90 | 25 | 20 | 25 | 115 | 9 | M12 | 17 | 11 | 0,149 | 63 | 10 | 10 |
32,25 €
|
