NLM 05660 Schwenkschrauben
Artikelnummer: 10122327
Hersteller: Norelem
Herstellerartikelnummer: 05660-06050
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
6,79 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Sterngriff: Thermoplast, schwarz. Buchse Stahl, verzinkt und blau chromatiert.
Scheibe: Stahl 140 HV, blank.
Augenschraube: Stahl, Festigkeitsklasse 8.8, brüniert.
Achsbolzen: Vergütungsstahl 1.1181, vergütet, geschliffen, blank.
Bestellbeispiel:
nlm 05660-06050
Hinweis:
Die Schwenkschrauben werden unmontiert geliefert.
Passende Sicherungsringe sind beigefügt.

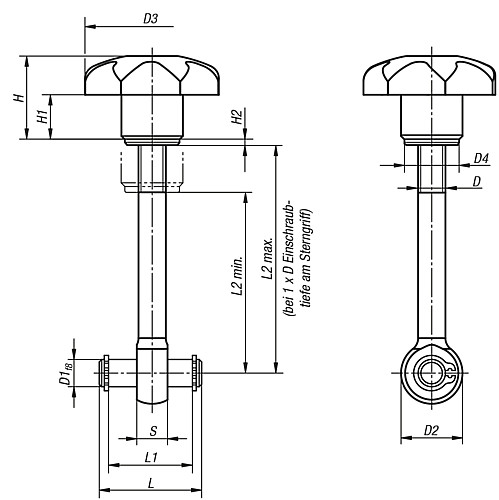

Eigenschaften
| D : | M6 |
| H : | 20 |
| L : | 22 |
| H1 : | 10 |
| D3 : | 32 |
| D2 : | 14 |
| L1 : | 17 |
| S : | 7 |
| D1 : | 6 |
| H2 : | 1,6 |
| D4 : | 12 |
| L2 min. : | 32 |
| L2 max. : | 44 |
Artikelvarianten
| Variante | D | H | L | H1 | D3 | D2 | L1 | S | D1 | H2 | D4 | L2 min. | L2 max. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M6 | 20 | 22 | 10 | 32 | 14 | 17 | 7 | 6 | 1,6 | 12 | 32 | 44 |
6,79 €
|
|
| M6 | 20 | 22 | 10 | 32 | 14 | 17 | 7 | 6 | 1,6 | 12 | 57 | 69 |
7,31 €
|
|
| M8 | 24 | 30 | 13 | 40 | 18 | 25 | 9 | 8 | 1,6 | 16 | 28 | 42 |
7,38 €
|
|
| M8 | 24 | 30 | 13 | 40 | 18 | 25 | 9 | 8 | 1,6 | 16 | 53 | 67 |
7,95 €
|
|
| M10 | 31 | 37 | 17 | 50 | 20 | 32 | 12 | 10 | 2 | 20 | 49 | 65 |
9,33 €
|
|
| M10 | 31 | 37 | 17 | 50 | 20 | 32 | 12 | 10 | 2 | 20 | 74 | 90 |
10,09 €
|
