NLM 06340_PB Schaltgriffe mit Passbohrung
Artikelnummer: 10103394
Hersteller: Norelem
Herstellerartikelnummer: 06340-114
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
brüniert.
Hinweis:
Schaltgriffe können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden.
Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Sonderausführungen.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

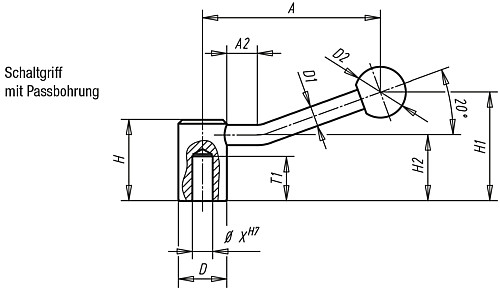

Eigenschaften
| Ausführung : | Passbohrung |
| A : | 100 |
| D : | 28 |
| H : | 46 |
| H1 : | 61 |
| D2 : | 32 |
| D1 : | 12 |
| H2 : | 36,5 |
| Gewicht ca. kg : | 0,260 |
| Profil-Größe : | 2 |
| T1 : | 25 |
| A2 : | 15 |
| X : | 14 |
Artikelvarianten
| Variante | A | D | H | H1 | D2 | D1 | H2 | Profil-Größe | X | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 28 | 46 | 61 | 32 | 12 | 36,5 | 2 | 14 |
9,41 €
|
|
| 121 | 33 | 52 | 72 | 32 | 13 | 41 | 3 | 16 |
11,37 €
|
|
| 121 | 33 | 52 | 72 | 32 | 13 | 41 | 3 | 18 |
auf Anfrage
|
|
| 123 | 41 | 61 | 80 | 32 | 13 | 49 | 4 | 20 |
15,76 €
|
|
| 84,5 | 24 | 40 | 52,5 | 25 | 10 | 32,5 | 1 | 8 |
auf Anfrage
|
|
| 84,5 | 24 | 40 | 52,5 | 25 | 10 | 32,5 | 1 | 10 |
7,58 €
|
|
| 100 | 28 | 46 | 61 | 32 | 12 | 36,5 | 2 | 12 |
9,41 €
|
