NLM 06342_IS Schaltgriffe flach mit Innenstern
Artikelnummer: 10101676
Hersteller: Norelem
Herstellerartikelnummer: 06342-305
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kugelknopf Duroplast PF 31, schwarz.
Ausführung:
brüniert.
Hinweis:
Schaltgriffe flach können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden. Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.
Die Ausführung mit Innenstern ist so ausgebildet, dass ein Umsetzen um jeweils 45° möglich ist.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Innensterne.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

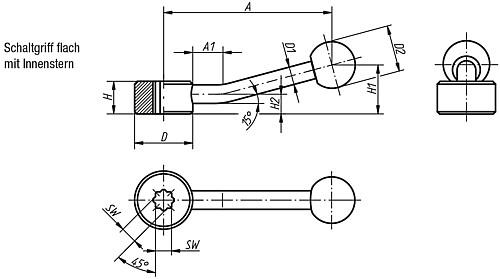

Eigenschaften
| Ausführung : | Innenstern |
| A : | 75 |
| D : | 25 |
| H : | 14 |
| H1 : | 22 |
| D2 : | 20 |
| D1 : | 8 |
| SW : | 5,5 |
| H2 : | 8,5 |
| Gewicht ca. g : | 79 |
| Profil-Größe : | 1 |
| A1 : | 15 |
Artikelvarianten
| Variante | Ausführung | A | D | H | H1 | D2 | D1 | SW | H2 | Gewicht ca. g | Profil-Größe | A1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Innenstern | 75 | 25 | 14 | 22 | 20 | 8 | 5,5 | 8,5 | 79 | 1 | 15 |
21,30 €
|
|
| Innenstern | 75 | 25 | 14 | 22 | 20 | 8 | 7 | 8,5 | 77 | 1 | 15 |
21,30 €
|
|
| Innenstern | 100 | 33 | 17 | 27 | 25 | 10 | 9 | 10 | 154 | 2 | 15 |
22,98 €
|
|
| Innenstern | 100 | 33 | 17 | 27 | 25 | 10 | 11 | 10 | 149 | 2 | 15 |
22,98 €
|
|
| Innenstern | 128 | 41 | 20 | 36 | 30 | 12 | 14 | 11,5 | 273 | 3 | 15 |
26,96 €
|
|
| Innenstern | 128 | 41 | 20 | 36 | 30 | 12 | 19 | 11,5 | 245 | 3 | 15 |
26,96 €
|
