NLM 06357 Einschraubgriffe mit Drehmomentbegrenzung
Artikelnummer: 10100901
Hersteller: Norelem
Herstellerartikelnummer: 06357-05090
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
84,31 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet und brüniert.
Bestellbeispiel:
nlm 06357-05090
Hinweis:

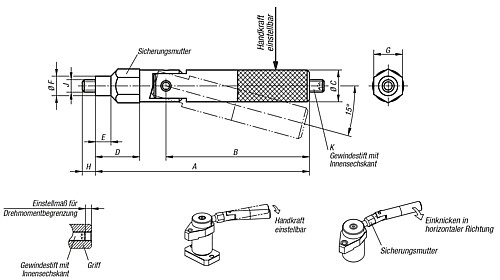

Durch den Gewindestift mit Innensechskant ist es möglich, das Ausrückmoment einzustellen, um die gewünschte Spannkraft zu erreichen. Diese ist erreicht, wenn der Griff um ca. 15° geknickt ist.
Anmerkung:
Stellen Sie sicher, dass der Griff in horizontaler Richtung geknickt wird.
Eigenschaften
| A : | 89,5 |
| B : | 60 |
| D : | 18,5 |
| H : | 5,5 |
| C : | 13 |
| F : | 8 |
| E : | 6,5 |
| G : | 12 |
| Gewicht ca. kg : | 0,090 |
| K : | M5x16 |
| J : | M5 |
| Handkraft N : | 0-150 |
Artikelvarianten
| Variante | A | B | D | H | C | F | E | G | Gewicht ca. kg | K | J | Handkraft N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 89,5 | 60 | 18,5 | 5,5 | 13 | 8 | 6,5 | 12 | 0,090 | M5x16 | M5 | 0-150 |
84,31 €
|
|
| 119 | 84 | 23 | 6,5 | 15 | 10 | 8 | 14 | 0,140 | M6x20 | M6 | 0-200 |
123,13 €
|
