NLM 06382 Sicherheitsspannhebel mit Innengewinde

Artikelnummer: 10102102
Hersteller: Norelem
Herstellerartikelnummer: 06382-1108

Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

14,55 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.

Ausführung:
kunststoffbeschichtet mit Feinstruktur, schwarz.

Bestellbeispiel:
nlm 06382-1108

Betätigungsweise:

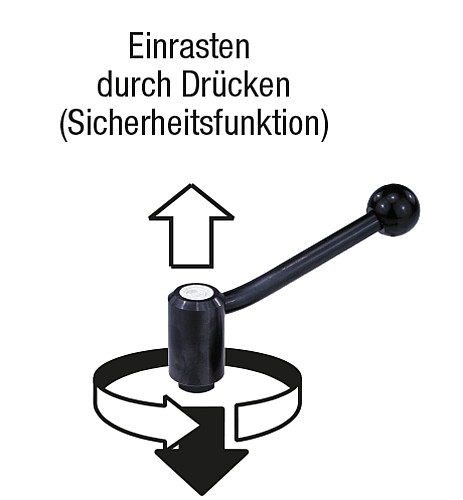

Um Sicherheitsspannhebel betätigen zu können, müssen diese am Griff so weit eingedrückt werden, bis die Verzahnung vollständig eingerastet ist. Nunmehr kann gespannt oder gelöst werden. Durch Federdruck wird die Verriegelung sofort wieder freigegeben, so dass die Sicherheitsfunktion erneut vorhanden ist. (Griff läßt sich ohne Kraftaufwand drehen).

Auf Anfrage:
Sonderausführungen.
Maße "H1" und "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

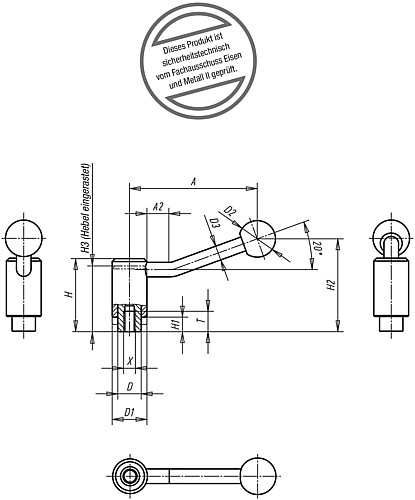

Eigenschaften

A : 88
D : 16
H : 49,5
H1 : 9,5
T : 14
D3 : 10
H3 : 44,5
D2 : 25
D1 : 24
H2 : 63,5
Gewicht ca. kg : 0,160
Profil-Größe : 1
A2 : 15
Innengewinde : M8
Zähnezahl : 22


Artikelvarianten

Variante A D H H1 T D3 H3 D2 D1 H2 Gewicht ca. kg Profil-Größe A2 Innengewinde Zähnezahl Preis
88 16 49,5 9,5 14 10 44,5 25 24 63,5 0,160 1 15 M8 22
14,55 €
88 16 49,5 9,5 14 10 44,5 25 24 63,5 0,160 1 15 M10 22
14,55 €
106 19 56,5 10,5 17 12 51 32 28 74 0,250 2 15 M10 24
17,78 €
106 19 56,5 10,5 17 12 51 32 28 74 0,250 2 15 M12 24
17,78 €
128,5 23 64,5 12,5 23 13 57,5 32 33 87,5 0,370 3 15 M12 26
21,37 €
128,5 23 64,5 12,5 23 13 57,5 32 33 87,5 0,370 3 15 M16 26
21,37 €
