NLM 06502_IV Handkurbeln mit Sicherheits Zylindergriff, mit Innenvierkant
Artikelnummer: 10101070
Hersteller: Norelem
Herstellerartikelnummer: 06502-2108
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.

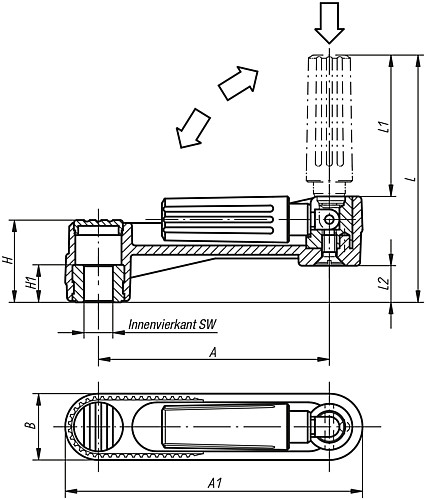

Eigenschaften
| Ausführung : | Innenvierkant |
| A : | 80 |
| B : | 24 |
| H : | 29 |
| L : | 84 |
| H1 : | 13 |
| L1 : | 47,5 |
| SW : | 8 |
| Gewicht ca. kg : | 0,100 |
| L2 : | 13 |
| Profil-Größe : | 1 |
| A1 : | 104 |
Artikelvarianten
| Variante | Ausführung | A | B | H | L | H1 | L1 | SW | Gewicht ca. kg | L2 | Profil-Größe | A1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Innenvierkant | 80 | 24 | 29 | 84 | 13 | 47,5 | 8 | 0,100 | 13 | 1 | 104 |
37,14 €
|
|
| Innenvierkant | 80 | 24 | 29 | 84 | 13 | 47,5 | 10 | 0,100 | 13 | 1 | 104 |
37,14 €
|
|
| Innenvierkant | 100 | 29 | 36 | 104 | 13 | 58,5 | 10 | 0,190 | 16 | 2 | 129 |
37,54 €
|
|
| Innenvierkant | 100 | 29 | 36 | 104 | 13 | 58,5 | 12 | 0,190 | 16 | 2 | 129 |
37,54 €
|
|
| Innenvierkant | 125 | 36 | 44 | 138,5 | 18,5 | 82 | 12 | 0,370 | 19,5 | 3 | 161 |
38,06 €
|
|
| Innenvierkant | 125 | 36 | 44 | 138,5 | 18,5 | 82 | 14 | 0,370 | 19,5 | 3 | 161 |
38,06 €
|
