NLM 06502_PBMN Handkurbeln mit Sicherheits Zylindergriff Passbohrung mit Nut

Artikelnummer: 10101064
Hersteller: Norelem
Herstellerartikelnummer: 06502-110802

Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

38,05 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff, Ausführung:
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.

Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.

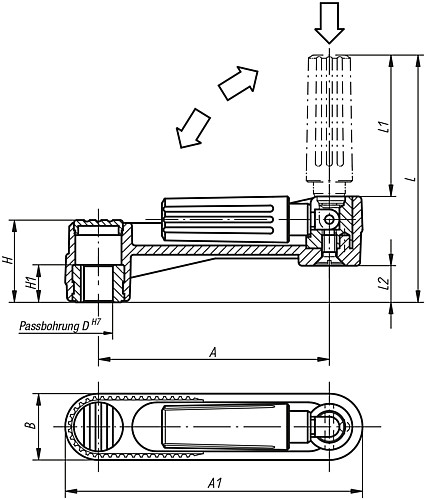

Eigenschaften

Ausführung : Passbohrung mit Nut
A : 80
B : 24
D : 8
H : 29
L : 84
H1 : 13
T : 9
L1 : 47,5
Gewicht ca. kg : 0,100
L2 : 13
Profil-Größe : 1
A1 : 104
B3 : 2


Artikelvarianten

Variante Ausführung A B D H L H1 T L1 Gewicht ca. kg L2 Profil-Größe A1 B3 Preis
Passbohrung mit Nut 80 24 8 29 84 13 9 47,5 0,100 13 1 104 2
38,05 €
Passbohrung mit Nut 80 24 10 29 84 13 11,4 47,5 0,100 13 1 104 3
38,05 €
Passbohrung mit Nut 100 29 10 36 104 13 11,4 58,5 0,190 16 2 129 3
38,38 €
Passbohrung mit Nut 100 29 12 36 104 13 13,8 58,5 0,190 16 2 129 4
38,38 €
Passbohrung mit Nut 125 36 12 44 138,5 18,5 13,8 82 0,370 19,5 3 161 4
38,92 €
Passbohrung mit Nut 125 36 14 44 138,5 18,5 16,3 82 0,370 19,5 3 161 5
38,92 €
