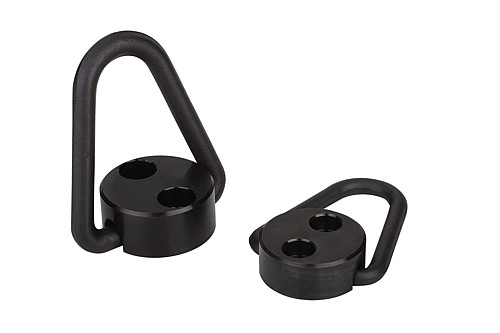

NLM 07772 Lastbügel
Artikelnummer: 10115956
Hersteller: Norelem
Herstellerartikelnummer: 07772-08035
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Körper Vergütungsstahl. Bügel Stahl.
Ausführung:
brüniert. Bügel gehärtet.
Bestellbeispiel:
nlm 07772-08035
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 6-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen.
Jedem Lastbügel ist ein Sicherheitsdatenblatt für die Installation beigelegt.
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.

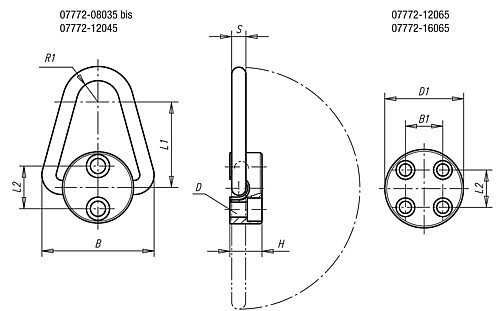

Eigenschaften
| B : | 65 |
| H : | 19 |
| L1 : | 51 |
| S : | 8 |
| D1 : | 45 |
| Gewicht ca. kg : | 0,300 |
| L2 : | 25,4 |
| B1 : | - |
| R1 : | 13 |
| Anziehdrehmoment Nm : | 10 |
| max. Tragfähigkeit kg : | 900 |
| D für Schraube DIN 912 : | M8 x 35 (2x) |
Artikelvarianten
| Variante | D1 | max. Tragfähigkeit kg | D für Schraube DIN 912 | Preis |
|---|---|---|---|---|
| 45 | 900 | M8 x 35 (2x) |
32,14 €
|
|
| 57 | 1100 | M10 x 40 (2x) |
39,93 €
|
|
| 64 | 2250 | M12 x 45 (2x) |
47,84 €
|
|
| 80 | 5400 | M12 x 65 (4x) |
92,95 €
|
|
| 92 | 9000 | M16 x 65 (4x) |
123,45 €
|
